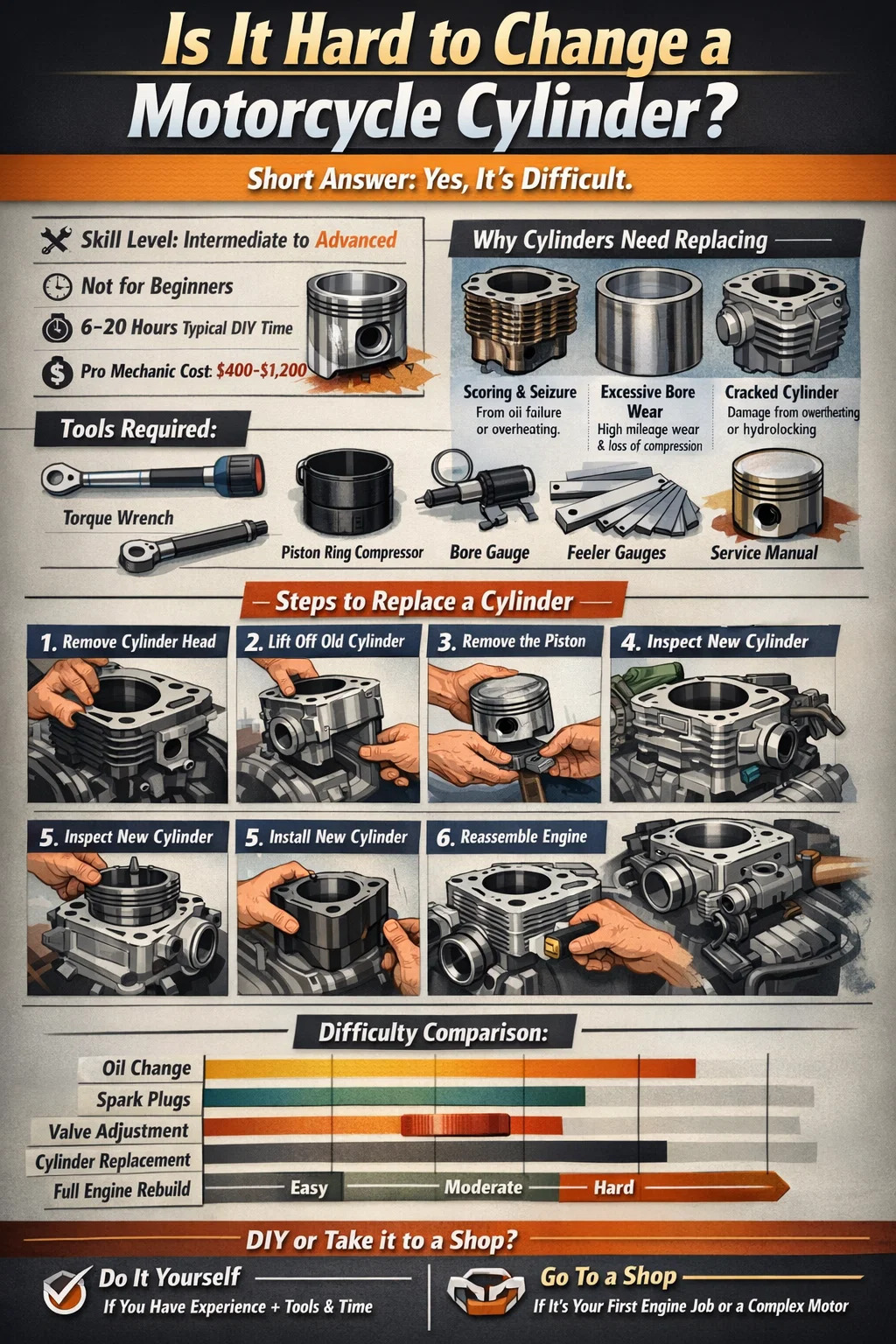

Is het moeilijk om een ​​cilinder te vervangen?

Is het moeilijk om een ​​motorfietscilinder te vervangen? Eerst het korte antwoord

Het vervangen van een motorfietscilinder is dat wel matig tot zeer moeilijk afhankelijk van de motorconfiguratie van uw fiets, uw mechanische ervaring en het gereedschap dat u tot uw beschikking heeft. Het is geen baan op beginnersniveau. Voor de meeste rijders zonder voorafgaande ervaring met het opnieuw opbouwen van de motor duurt het proces ergens anders 6 tot 20 uur verspreid over meerdere sessies. Een professionele monteur rekent doorgaans tussen de kosten $ 400 en $ 1.200 aan arbeid alleen, wat je een idee geeft van de complexiteit die ermee gepaard gaat.

Dat gezegd hebbende, hebben veel thuismonteurs op gemiddeld niveau met succes een motorfietscilinder vervangen met zorgvuldige voorbereiding, het juiste werkplaatshandboek en geduld. Het is niet onmogelijk; het vereist alleen respect voor het proces. Als u eerder klepafstellingen, toprevisies of vergelijkbaar motorwerk hebt gedaan, beschikt u al over een groot deel van de benodigde fundamentele kennis.

In deze gids komen alle aspecten aan bod: waarom cilinders vervangen moeten worden, wat de klus eigenlijk stap voor stap inhoudt, welk gereedschap daarvoor nodig is, hoeveel het kost, hoe lang het duurt en waar mensen de fout in gaan. Uiteindelijk kunt u een goed geïnformeerde beslissing nemen of u dit zelf aanpakt of het aan een winkel overhandigt.

Waarom zou u een Motorfiets cilinder op de eerste plaats?

Een motorfietscilinder verslijt niet volgens een voorspelbaar schema zoals remblokken dat doen. Vervanging of reconditionering van cilinders wordt noodzakelijk vanwege specifieke storingsmodi, waarvan de meeste herkenbare symptomen veroorzaken voordat totale motorstoring optreedt.

Scoren en beslaglegging

Er ontstaat krassen op de cilinderwand wanneer de zuiger of zuigerveren direct metaal-op-metaal contact maken met de cilinderboring. Dit is meestal het gevolg van een defecte smering: een tekort aan olie, gebruik van de verkeerde oliekwaliteit of een defect aan de oliepomp. Zodra er krassen optreden, vertoont de cilinderboring verticale krassen die de oliefilm verstoren en de slijtage catastrofaal versnellen. Een vastgelopen motor, waarbij de zuiger tegen de cilinderwand vergrendelt en stopt met draaien, vereist bijna altijd vervanging van de cilinder naast een nieuwe zuiger en ringen.

Overmatige slijtage van de boring bij hoge kilometerstanden

Elke motorfietscilinder slijt bij elke verbrandingscyclus lichtjes. Na verloop van tijd wordt de boring onrond of te groot, buiten de fabriekstolerantie. De meeste fabrikanten specificeren een maximale slijtagelimiet van 0,05 tot 0,10 mm buiten de standaard boringdiameter. Zodra die drempel wordt overschreden, neemt de compressie af, stijgt het olieverbruik en daalt het vermogen merkbaar. Fietsen met een hoge kilometerstand, vooral die met meer 50.000 kilometer van intensief gebruik – bereiken vaak dit stadium.

Gebarsten of beschadigde cilinder

Fysieke schade door oververhitting, waterinname (hydrolocking) of stoten kan een cilinder doen barsten. Een gebarsten cilinder behoeft bijna nooit reparatie; vervanging is de enige praktische optie. Symptomen zijn onder meer het vermengen van koelvloeistof met olie, ernstige oververhitting zonder duidelijke oorzaak en compressieverlies op één cilinder in een meercilindermotor.

Prestatie-upgrades

Sommige rijders vervangen opzettelijk een motorfietscilinder om prestatieredenen - door een kit met grote boring te monteren die de cilinderinhoud vergroot. Een gebruikelijke upgrade van een 250cc-eencilindermotor kan bijvoorbeeld bestaan ​​uit het vervangen van de standaardcilinder en zuiger door een 270cc- of 300cc-kit met grote boring. Dit vereist een zorgvuldige afstemming van de compressieverhouding, carburateur-jetting of brandstofinjectie, nokkenastiming en uitlaat om daadwerkelijke vermogenswinst te realiseren.

Hoe een motorfietscilinder eigenlijk werkt: waar u mee te maken heeft

Voordat u aan de motor begint te werken, kunt u door inzicht in de functie van het onderdeel het mysterie uit de klus halen en kostbare fouten voorkomen.

De motorfietscilinder is de tonvormige behuizing waarin de zuiger op en neer beweegt. Het bevindt zich tussen de cilinderkop (die de kleppen en de verbrandingskamer bevat) en het carter (waarin de krukas en de transmissie zijn ondergebracht). Elke verbrandingsgebeurtenis duwt de zuiger naar beneden door de cilinderboring, waardoor de druk via de drijfstang en de krukas wordt omgezet in een roterende beweging.

De cilinderboring heeft een nauwkeurig bewerkt oppervlak – meestal een gearceerd hoonpatroon – dat een dun laagje olie bevat om de zuigerveren te smeren. De ringen zelf vormen een vrijwel perfecte afdichting tussen de zuiger en de boring, waardoor wordt voorkomen dat verbrandingsgassen naar beneden ontsnappen (blazen) en voorkomen dat olie de verbrandingskamer binnendringt.

Bij luchtgekoelde motoren heeft de cilinder externe vinnen om de warmte af te voeren. Bij vloeistofgekoelde motoren bevat de cilinder watermanteldoorgangen die koelvloeistof laten circuleren. Dit onderscheid is enorm belangrijk tijdens de demontage; vloeistofgekoelde systemen vereisen dat het koelsysteem wordt afgetapt voordat u de cilinder verwijdert.

Veel moderne motorfietscilinders gebruiken een stalen of gietijzeren huls die in een aluminium buitenlichaam is gedrukt. Anderen gebruiken een nikasil- of soortgelijke coating die rechtstreeks op de aluminium boring wordt aangebracht. Met Nikasil gevoerde cilinders kunnen in de meeste gevallen niet worden geboord en opnieuw worden omhuld — ze moeten volledig worden vervangen als de boring boven de specificaties beschadigd is, wat een aanzienlijke invloed heeft op uw reparatiemogelijkheden en budget.

Benodigd gereedschap om een motorfietscilinder te vervangen

Het ontbreken van goed gereedschap is de belangrijkste reden waarom doe-het-zelf-cilinderklussen fout gaan. Het gebruik van het verkeerde gereedschap kan de schroefdraad strippen, de pasvlakken beschadigen of resulteren in een onjuist koppel, wat na hermontage tot onmiddellijke motorstoring leidt.

• Een kwaliteit momentsleutel kan in Newtonmeters worden afgelezen (doorgaans een bereik van 10–100 Nm voor cilinderbouten)
• Complete set metrische doppen en combinatiesleutels (de meeste Japanse en Europese motorfietsen zijn volledig metrisch)
• Zuigerveercompressor — essentieel om de zuiger en ringen terug in de cilinderboring te geleiden zonder een ring te breken
• Borgringtang voor zuigerpennen (de kleine borgringen die de zuigerpen vasthouden, zijn gemakkelijk kwijt te raken en moeilijk te installeren zonder het juiste gereedschap)
• Binnenmaat of meetklok om de cilinderdiameter te meten en te bepalen of de boring binnen de specificatie valt
• Voelermaten voor het controleren van de eindopeningen van de zuigerveren
• Plastic of rubberen hamer (gebruik nooit een stalen hamer rechtstreeks op motoronderdelen)
• Pakkingschraper en oppervlaktevoorbereidingsgereedschap voor het reinigen van pasvlakken
• Motorstandaard of een stabiele werkbank die de motor of de fiets veilig kan ondersteunen
• Draadtapset (minimaal M6, M8, M10) voor het reinigen of repareren van beschadigde schroefdraad in het carter
• Fabrieksservicehandleiding voor uw specifieke motorfietsmodel - geen algemene handleiding, maar de daadwerkelijke handleiding van de fabrikant met aanhaalmomentspecificaties en montagevolgorde

Als u nog geen binnenmaat heeft, kunt u verwachten dat u er geld aan uitgeeft $ 40 tot $ 150 op een fatsoenlijke. Er draait een zuigerveercompressor rond $ 15 tot $ 60 . Deze zijn niet optioneel; ze zijn van fundamenteel belang om het werk correct uit te voeren.

Stapsgewijs overzicht van het vervangen van een motorfietscilinder

Het volgende proces is in grote lijnen van toepassing op de meeste viertakt-enkelvoudige en parallel-twin-motorfietsmotoren. V-twin, inline-four en andere configuraties volgen dezelfde principes, maar met extra complexiteit. Verwijs altijd bij elke stap naar uw specifieke servicehandleiding.

Stap 1 — Voorbereiding en veiligheid

Laat de motor volledig afkoelen – minimaal twee uur na de laatste keer draaien. Maak de negatieve accupool los. Tap de motorolie af door de aftapplug te verwijderen en in een geschikte opvangbak te laten stromen. Als uw motor vloeistofgekoeld is, tap dan ook de koelvloeistof af. De brandstof moet worden afgesloten bij de benzinekraan en de brandstofleiding moet worden losgekoppeld.

Stap 2 — Verwijder externe componenten

Verwijder de stroomlijnkappen, zijkappen en carrosserieën die de toegang tot de motor blokkeren. Koppel de uitlaatpijp los van de cilinderkop - deze bouten raken vaak vastgelopen door hittecycli en vereisen mogelijk dat er de avond ervoor indringende olie is aangebracht. Verwijder de carburateur of het gasklephuis. Maak de bougiekabel(s) los en verwijder de bougie(s).

Stap 3 — Verwijder de cilinderkop

De cilinderkop zit bovenop de cilinder en moet eerst worden verwijderd. Maak de nokkenkettingspanner los voordat u de nokkenas(sen) verwijdert. Verwijder het kleppendeksel en vervolgens de nokkenas, waarbij u goed op de timingmarkeringen van de nokken let; een foto vóór de demontage is verplicht. De kopbouten moeten kruislings (tegengesteld aan de aanhaalvolgorde) en in fasen worden losgedraaid om kromtrekken van de kop te voorkomen. Typische viertaktmotoren hebben dat wel 4 tot 8 cilinderkopbouten .

Stap 4 — Verwijder de cilinder

Als de kop is verwijderd, kan de cilinder zelf van het carter worden getild. De meeste cilinders worden vastgehouden door dezelfde noppen die door de kop gingen, wat betekent dat er in veel ontwerpen geen afzonderlijke cilinderbevestigingen bestaan. Sommige motoren hebben echter afzonderlijke basisbouten. De cilinder zou van de zuiger naar boven moeten glijden - weersta de drang om hem agressief heen en weer te bewegen als hij vastzit. Lichte tikken met een rubberen hamer rond de basisvinnen maken het meestal vrij. Eenmaal vrij van de zuiger, legt u deze voorzichtig opzij om schade aan de vinnen te voorkomen.

Stap 5 - Inspecteer en verwijder de zuiger

Als de cilinder is verwijderd, ligt de zuiger bloot op de drijfstang. Verwijder de borgveren van de zuigerpen met de juiste tang; deze kleine ringen kunnen door de garage vliegen en zijn bijna onmogelijk terug te vinden. Schuif de zuigerpen naar buiten en verwijder de zuiger. Inspecteer de zuiger op krassen, scheuren of ingeklapte ringbodems. Bij het installeren van een nieuwe of gereviseerde cilinder moeten oude zuigerveren altijd worden vervangen.

Stap 6 — Inspecteer en meet de nieuwe cilinder

Meet vóór de installatie de nieuwe cilinderboring op meerdere punten (boven, midden en onderkant) en op twee loodrechte oriëntaties. Controleer of de boringdiameter overeenkomt met de specificatie voor uw zuigermaat. Controleer de speling tussen zuiger en boring (meestal 0,02 tot 0,05 mm voor de meeste viertaktmotoren). Controleer de eindopeningen van de zuigerveren door elke ring in de boring te steken en te meten met een voelermaat.

Stap 7 — Installeer de nieuwe cilinder

Installeer de nieuwe zuiger met nieuwe ringen en indien nodig een nieuwe zuigerpen. Monteer de nieuwe basispakking op het pasvlak van het carter; gebruik oude pakkingen nooit opnieuw. Smeer de cilinderboring en de zuigerveren lichtjes in met olie. Plaats de ringopeningen zorgvuldig volgens de specificaties van de fabrikant (de openingen mogen niet uitgelijnd zijn, omdat dit tot doorblazen zou leiden). Gebruik de zuigerveercompressor om de ringen samen te drukken en schuif vervolgens de cilinder langzaam over de zuiger naar beneden. Eenmaal voorbij de ringen valt de cilinder op zijn plaats op de cartertapeinden.

Stap 8 — Hermontage en eindkoppel

Installeer de cilinderkop opnieuw met een nieuwe koppakking. Draai alle kopbouten volgens de specificatie in de juiste volgorde aan en meestal in meerdere fasen, bijvoorbeeld eerst tot 20 Nm , en vervolgens naar de volledige specificatie van 40–60 Nm afhankelijk van het motorontwerp. Plaats de nokkenas terug, waarbij de distributiemarkeringen precies uitgelijnd zijn. Stel de spanning van de nokkenketting in. Installeer alle externe componenten opnieuw in omgekeerde volgorde van verwijdering. Vul eventueel bij met verse motorolie en koelvloeistof.

Stap 9 — Eerste start en inbraak

Voordat u start, draait u de motor kort rond terwijl de bougie verwijderd is, om oliedruk op te bouwen zonder de motor te starten. Plaats de plug terug, start vervolgens en controleer onmiddellijk op olielekken, koelvloeistoflekken en ongebruikelijke geluiden. Een nieuwe motorfietscilinder heeft doorgaans een goede inloopperiode nodig 500 tot 1.000 km van gevarieerd belastingrijden, waarbij aanhoudend hoge toerentallen gedurende deze periode worden vermeden. Ververs de olie aan het einde van de inloopperiode om eventuele fijne metaaldeeltjes weg te spoelen.

Hoe moeilijk is het vergeleken met andere veel voorkomende motorfietsreparaties?

Door cilindervervanging in de juiste context te plaatsen, kunt u uw verwachtingen afstemmen. In de onderstaande tabel wordt het vervangen van motorfietscilinders vergeleken met andere veelvoorkomende reparatiewerkzaamheden op moeilijkheidsgraad en tijdsschaal.

De conclusie uit deze vergelijking is dat cilindervervanging zich stevig in het midden- tot gevorderde gebied bevindt. Het is niet de meest complexe motorklus die mogelijk is, maar het gaat een aantal stappen verder dan basisonderhoud. Als je al eerder klepspelingwerk hebt gedaan, is cilindervervanging een logische volgende uitdaging; er komt meer demontage bij kijken, maar de principes zijn hetzelfde.

Wat het vervangen van motorfietscilinders moeilijker maakt dan het lijkt

Er zijn verschillende factoren die onervaren monteurs overrompelen. Als u zich er van tevoren van bewust bent, voorkomt u vermijdbare mislukkingen.

Vastgelopen of gestripte bevestigingsmiddelen

Motorbevestigingen ondergaan extreme hittecycli. Bouten die al jaren op hun plaats zitten, met name uitlaatspruitstukbouten en cilindertapeinden, worden vaak vastgelopen door roest of corrosie van schroefdraadverbindingen. Door een vastzittende bout met kracht te forceren, wordt deze verwijderd, en het verwijderen van een gebroken bout uit een cilinder of carter is een werkelijk moeilijke klus waarvoor precisieboor- en draadextractiegereedschappen nodig zijn. Het aanbrengen van kruipolie 24 tot 48 uur vóór de demontage en het gebruik van een slagschroevendraaier in plaats van een ratel voor het aanvankelijke losbreekkoppel vermindert dit risico dramatisch.

Camtimingfouten

Het opnieuw installeren van de nokkenas met onjuiste timing is een van de meest voorkomende – en catastrofale – hermontagefouten. Zelfs even weg zijn één tand op het nokkenkettingwiel kan resulteren in klep-zuigercontact wanneer de motor aanslaat. Bij motoren met perspassing (waar de klep- en zuigerpaden elkaar overlappen), buigen de kleppen onmiddellijk en wordt de motor vernield. Maak vóór de demontage een foto van de merktekens van de nokkentiming vanuit meerdere hoeken, en controleer ze opnieuw voordat u de motor na de hermontage met de hand draait.

Fouten bij het installeren van de zuigerveer

Zuigerveren hebben een specifieke oriëntatie; velen hebben een boven- en onderkant gemarkeerd door een stip of het woord 'TOP'. Als u een ring ondersteboven installeert, kan dit leiden tot olieverbruik, slechte compressie of een ring die breekt tijdens de eerste verwarmingscyclus. Bovendien moeten de ringen in de juiste groef worden geïnstalleerd: compressieringen gaan in de bovenste groeven, de olieregelring gaat in de onderste groef. Het vermengen hiervan veroorzaakt onmiddellijke motorschade.

Oppervlaktevoorbereiding van pasvlakken

Oud pakkingmateriaal dat op de cilinderbasis of op de pasvlakken van de cilinderkop achterblijft, veroorzaakt compressielekken, zelfs als er een nieuwe pakking is geïnstalleerd. Het verwijderen van al het oude pakkingmateriaal zonder het aluminium afdichtingsoppervlak te beschadigen vereist geduld en de juiste schrapertechniek: plastic schrapers aangevuld met zeer fijne schuurpads, geen metalen schrapers die agressief over het oppervlak worden gesleept. Elke guts dieper dan ongeveer 0,1 mm die over een afdichtingsgebied loopt, kan een aanhoudend lek veroorzaken.

Onjuiste koppelvolgorde

Kopbouten moeten in een specifieke kruispatroonvolgorde en in meerdere fasen worden aangedraaid. Als u één bout volledig aandraait voordat u naar de volgende gaat, wordt de koppakking ongelijkmatig aangetrokken, waardoor kromtrekken of plaatselijke lekkages ontstaan. Een kromgetrokken kop is een duur probleem: opnieuw aanbrengen of vervangen. De volgorde staat altijd vermeld in de servicehandleiding en moet exact worden gevolgd. Dit is geen gebied waar onderlinge aanpassing aanvaardbaar is.

Hoe de motorconfiguratie de moeilijkheidsgraad beïnvloedt

Niet alle motorcilinderklussen zijn even moeilijk. De lay-out en het ontwerp van de motor hebben een aanzienlijke invloed op de tijd en complexiteit die ermee gemoeid zijn.

Eencilindermotoren

Trailfietsen, dual-sportfietsen en veel kleine forensen gebruiken een eencilindermotor, ook wel een 'thumper' genoemd. Dit zijn de meest toegankelijke motoren voor doe-het-zelf-cilinderwerk . Met slechts één cilinder, één zuiger en een eenvoudige bovenliggende nokkenasarchitectuur in de meeste moderne ontwerpen, is de taak beheersbaar voor een huismonteur op gemiddeld niveau. Reken op 8–14 uur voor een eerste poging op een typische 250–500cc-thumper.

Parallel-twin-motoren

Populair bij middelgrote avonturen- en roadster-motorfietsen, verdubbelen parallel-twin-motoren het aantal componenten, maar delen ze in de meeste ontwerpen één cilinderblok. Bij het verwijderen van de cilinder moeten doorgaans beide zuigers tegelijkertijd worden behandeld. De klus is ongeveer 40-60% complexer dan die van een eencilinder-equivalent. Bij sommige frameconfiguraties kan de toegang tot de achterkant van de motor ook beperkt zijn.

V-Twin-motoren

V-twin-motorfietsmotoren, te vinden op cruisers en sommige prestatiefietsen, hebben twee afzonderlijke cilinders die onder een hoek ten opzichte van elkaar zijn gemonteerd. Elke cilinder kan technisch gezien enigszins onafhankelijk worden onderhouden, maar de toegang tot de achterste cilinder wordt vaak ernstig beperkt door het frame, de brandstoftank en andere componenten. Bij sommige V-twin-ontwerpen kan het nodig zijn de motor van het frame te verwijderen voor de achterste cilinder, waardoor de reikwijdte van de klus aanzienlijk wordt vergroot.

Inline-vier motoren

Sportfietsen en krachtige roadsters maken vaak gebruik van vier-in-lijn-motoren. Voor het vervangen van een motorfietscilinder op een inline-vier is doorgaans eerst volledige verwijdering van de motor uit het frame nodig - de motor is te breed en de cilinders zijn te strak verpakt voor topwerk in het frame. Met de motor op een standaard is het proces beter beheersbaar, maar alleen al het aantal componenten (vier zuigers, vier sets ringen, vier kleppentreinen) maakt dit een aanzienlijke onderneming. Begroting 20–40 uur voor een vervanging van een viercilinder-in-lijn als eerste klus.

Kosten voor het vervangen van een motorfietscilinder: doe-het-zelf tegen professional

De kosten zijn een belangrijke factor bij de beslissing tussen doe-het-zelf en winkel. Het onderstaande overzicht omvat de typische kosten voor beide benaderingen voor verschillende motortypen.

Het kostenvoordeel van doe-het-zelf is reëel: u kunt besparen $ 400 tot $ 1.200 of meer, afhankelijk van winkeltarieven. Een mislukte doe-het-zelfklus waarbij een winkel de fouten moet diagnosticeren en herstellen, kan echter aanzienlijk meer kosten dan het simpelweg vanaf het begin professioneel laten uitvoeren. Het financiële argument voor doe-het-zelf gaat alleen op als je de klus correct uitvoert.

Aftermarket-cilinderopties – vooral voor populaire modellen – kunnen de onderdelenkosten aanzienlijk verlagen. Een gereviseerde of aftermarket-cilinder voor een gewone Yamaha WR250R of Honda CRF450 kan kosten $ 90 - $ 200 versus $ 300 - $ 600 voor OEM. De kwaliteit varieert aanzienlijk tussen aftermarket-leveranciers, dus onderzoek specifieke merken voordat u zich engageert.

Tekenen die aangeven dat een motorfietscilinder nu aandacht nodig heeft

Door cilinderproblemen vroegtijdig te onderkennen, voorkomt u het soort catastrofale motorstoringen waardoor een cilindervervanging verandert in een volledige herbouw van de motor. Let op deze waarschuwingssignalen.

• Blauwe of grijze rook uit de uitlaat – vooral bij het starten of vertragen – geeft aan dat er olie in de verbrandingskamer brandt, vaak als gevolg van versleten ringen of een versleten boring
• Snel stijgend olieverbruik zonder zichtbare externe lekken – meer verbruiken dan 100 ml per 1.000 km rechtvaardigt onderzoek
• Verlies van compressie - een compressietest geeft meer dan 10–15% onder de fabrieksspecificatie duidt op cilinder- of klepproblemen
• Een natte compressietest die een aanzienlijke verbetering laat zien ten opzichte van een droge test (een kleine hoeveelheid olie in de cilinder spuiten vóór het testen) bevestigt het falen van de ring-tot-boring afdichting in plaats van klepproblemen
• Metaalachtige tikkende of ratelende geluiden die toenemen met het toerental en voorheen niet aanwezig waren
• Een motor die koud moeilijk start, maar eenmaal warm prima werkt (vooral bij eencilindermotoren) kan wijzen op een lage compressie
• Chronische oververhitting in een vloeistofgekoelde motor zonder duidelijke storing in het koelvloeistofsysteem kan erop duiden dat verbrandingsgas het koelsysteem binnendringt via een gebarsten cilinder of een kapotte koppakking

Moet je het zelf doen of naar een winkel brengen?

Dit is de centrale vraag, en het antwoord hangt af van een eerlijke zelfevaluatie over verschillende dimensies.

Doe het zelf als:

• U heeft op uw eigen fiets minimaal de klepspeling afgesteld of de nokkenas verwijderd
• U beschikt over het benodigde gespecialiseerde gereedschap, of kunt het lenen, met name een momentsleutel en een binnenmeter
• U beschikt over de fabrieksservicehandleiding voor uw specifieke model
• U kunt zich de tijd veroorloven: plan aanzienlijk meer tijd in dan u verwacht, vooral bij de eerste poging
• De motorfiets is niet uw voornaamste vervoermiddel en u kunt zich stilstand veroorloven als zich complicaties voordoen
• Je werkt aan een eenvoudige eencilindermotor in plaats van aan een complexe vier-in-lijn of V-twin met slechte toegang

Breng het naar een winkel als:

• Dit zou uw eerste interne motorreparatie zijn en u heeft nog niet eerder een top-end gedemonteerd
• Je hebt geen momentsleutel; dit is echt niet onderhandelbaar voor motorwerk
• De motor is een complexe meercilinderconfiguratie die moeilijk toegankelijk is
• De cilinderschade is secundair aan een ander ernstig probleem – een vastgelopen motor of verbogen kleppen – waarvoor een uitgebreidere diagnose en reparatie nodig is
• De motorfiets is een machine van hoge waarde en een fout zou financieel verwoestend zijn
• U heeft de fiets binnen een bepaalde, korte termijn weer op de weg nodig

Een middenweg is ook het overwegen waard: doe de demontage en hermontage zelf, maar breng de kale cilinder naar een machinewerkplaats om de boring te meten en indien nodig te honen. Machinewerkplaatsen met motorwerkervaring rekenen ongeveer $ 50 - $ 150 om een motorfietscilinder te inspecteren, meten en aan te scherpen, waardoor u professioneel geverifieerde onderdelen krijgt terwijl u de meeste arbeidsbesparingen behoudt.

Gereviseerde versus nieuwe motorfietscilinder: welke te kiezen

Wanneer u een vervangende cilinder aanschaft, heeft u verschillende opties, elk met compromissen op het gebied van kosten, beschikbaarheid en kwaliteit.

Nieuwe OEM-cilinder

Een nieuwe originele cilinder van de fabrikant is de veiligste keuze; gegarandeerd voldoen aan de fabrieksspecificaties, geen onbekende slijtagegeschiedenis en in de meeste gevallen volledige garantiebescherming. Het is ook het duurst. Voor populaire modellen is OEM-beschikbaarheid zelden een probleem. Voor oudere of niet meer leverbaar fietsen worden mogelijk geen OEM-onderdelen meer vervaardigd, waardoor andere keuzes worden gedwongen.

Kwaliteits aftermarket-cilinder

Gerenommeerde aftermarket-merken – zoals Wiseco, Namura en Cilinder Works voor offroadfietsen, of Athena voor Europese modellen – produceren cilinders die voldoen aan de OEM-specificaties of deze zelfs overtreffen. Cilinder werkt biedt bijvoorbeeld nikasil-gevoerde cilinders voor veel populaire crossmotoren voor ongeveer 60-75% van de OEM-kosten met gelijkwaardige duurzaamheid. Onderzoek de specifieke merkreputatie van uw model voordat u het aanschaft.

Gereviseerde (opnieuw geboorde) cilinder

Als de originele cilinderboring is ingekerfd maar niet is gescheurd, en een vervangbare stalen bus gebruikt in plaats van een nikasil-coating, is het wellicht mogelijk om deze in een machinewerkplaats overmaat te laten boren en een overmaatse zuiger te monteren. De meeste motoren ondersteunen een of twee extra grote opties (typisch 0,25 mm en 0,50 mm) voordat de boringdiameter de veilige limieten overschrijdt. Dit kan de meest economische optie zijn als de extra grote zuiger en ringen aanzienlijk minder kosten dan een nieuwe cilinderconstructie.

Gebruikte cilinder uit een bergingsmotor

Het kopen van een gebruikte cilinder van een kapotte of niet-rijdende donorfiets is de meest risicovolle optie. Zonder meting kunt u de toestand van de boring niet verifiëren, en een versleten of eerder gerepareerde boring kan snel kapot gaan. Als u deze route kiest, meet dan altijd de boring vóór de installatie en vervang de zuigerveren, ongeacht de uiterlijke staat. Overweeg dit alleen als de cilinder zo goedkoop is dat het potentiële falen een aanvaardbaar financieel risico vertegenwoordigt.

Veelvoorkomende fouten die een perfect goede cilindervervanging verpesten

Dit zijn de fouten die herhaaldelijk voorkomen in forumposts van rijders van wie de motor kort na een cilindervervanging uitviel - soms binnen de eerste 100 km.

• De koppakking niet vervangen bij het terugplaatsen van de originele kop: monteer altijd een nieuwe pakking, gebruik nooit een gecomprimeerde pakking opnieuw
• Vergeten de klepspeling te controleren na hermontage - het installeren van een nieuwe cilinder verandert in sommige gevallen de compressieverhouding enigszins, en de klepspeling moet altijd worden bevestigd bij de montage
• Als de zuigerveren niet goed op hun plaats worden gezet door de inloopprocedure achterwege te laten - hard rijden onmiddellijk na de installatie voorkomt dat de ringen op hun plaats gaan zitten, waardoor permanent olieverbruik ontstaat
• De cilinderbasispakking installeren zonder te controleren of de paspennen in het carter zitten - een cilinder die iets uit het midden zit vanwege ontbrekende pluggen zal lekken en kunnen barsten
• Controleer de openingen aan de uiteinden van de ringen niet vóór de montage aan de hand van de specificaties; ringen die te strak zitten, zullen vastlopen als ze door de hitte uitzetten
• Gebruik RTV-afdichtmiddel in plaats van een goede pakking – siliconenkit kan in oliekanalen worden gezogen en de oliestroom naar kritieke componenten belemmeren
• Cilinderkopbouten te strak aandraaien - aluminium schroefdraad stript gemakkelijk, en een uittrekbare schroefdraadreparatie (helicoil-inzetstuk) in een cilinderkop zorgt voor kosten en complicaties
• Vergeten de borgring opnieuw op de zuigerpen te plaatsen - een ontbrekende borgring zorgt ervoor dat de zuigerpen onder belasting zijwaarts migreert, waardoor de cilinderwand binnen enkele minuten na het opstarten van de motor catastrofaal wordt beschadigd

Eindoordeel over de moeilijkheidsgraad en of het de moeite waard is om het zelf te doen

Het vervangen van een motorfietscilinder is dat wel echt een uitdaging, maar absoluut haalbaar voor een voorbereide, geduldige thuismonteur. De moeilijkheid ligt niet in het feit dat een enkele stap technisch overweldigend is; het zit hem in de cumulatieve precisie die vereist is over vele stappen, die elk correct moeten worden uitgevoerd zodat de motor daarna betrouwbaar kan werken.

Het werk beloont een methodische voorbereiding: lees de handleiding voordat u begint, verzamel alle gereedschappen en onderdelen vóór de demontage, fotografeer alles, voer metingen uit in elke relevante fase en weersta de verleiding om de hermontage te overhaasten als u voor 90% klaar bent en graag de motor wilt starten.

Voor de meeste eencilindermotoren van motorfietsen zal een eerste doe-het-zelf-cilindervervanging een heel weekend vol geconcentreerd werk vergen. Diezelfde klus bij een bevoegde motorwinkel zou binnen een dag klaar zijn en veel geld kosten $ 600 tot $ 2.000 afhankelijk van onderdelen en arbeidskosten. De beslissing komt uiteindelijk neer op uw vertrouwen in uw eigen nauwkeurigheid, de tijd die u ter beschikking heeft en het financiële risico dat u bereid bent te nemen als er iets misgaat.

Als je met de juiste mentaliteit aan de slag gaat – elke koppelspecificatie als verplicht beschouwt, elke meting als essentieel en elke stap uit de handleiding als de juiste manier in plaats van als een suggestie – is het vervangen van de motorfietscilinder een zeer bevredigende reparatie die je meer leert over je motor dan bijna elke andere klus op de motorfiets.
