Hoe weet u of u een dode cilinder heeft?

Wat een dode cilinder eigenlijk betekent

Een dode cilinder is een cilinder die niet ontsteekt, wat betekent dat er tijdens de normale cyclus van de motor geen verbranding plaatsvindt in die kamer. Op een motorfiets is dit een serieus probleem, omdat de meeste fietsen op twee, drie of vier cilinders lopen, en als je er zelfs maar één verliest, wordt je effectieve vermogen dramatisch verminderd. Op een parallel-twin zit je meteen op 50% van de capaciteit. Op een viercilinder sportmotor verlies je 25% van je vermogen en loopt de motor met een zeer ruw, onregelmatig karakter dat je door het hele chassis voelt.

Het meest directe antwoord: als uw motorfiets onregelmatig rijdt, merkbaar minder vermogen heeft, naar onverbrande brandstof ruikt of bij stationair draaien en onder belasting een fout maakt, is de kans groot dat een van uw cilinders niet meer werkt. Dit artikel begeleidt u bij elke methode om dit te bevestigen, wat de oorzaak ervan is en hoe u het probleem kunt oplossen.

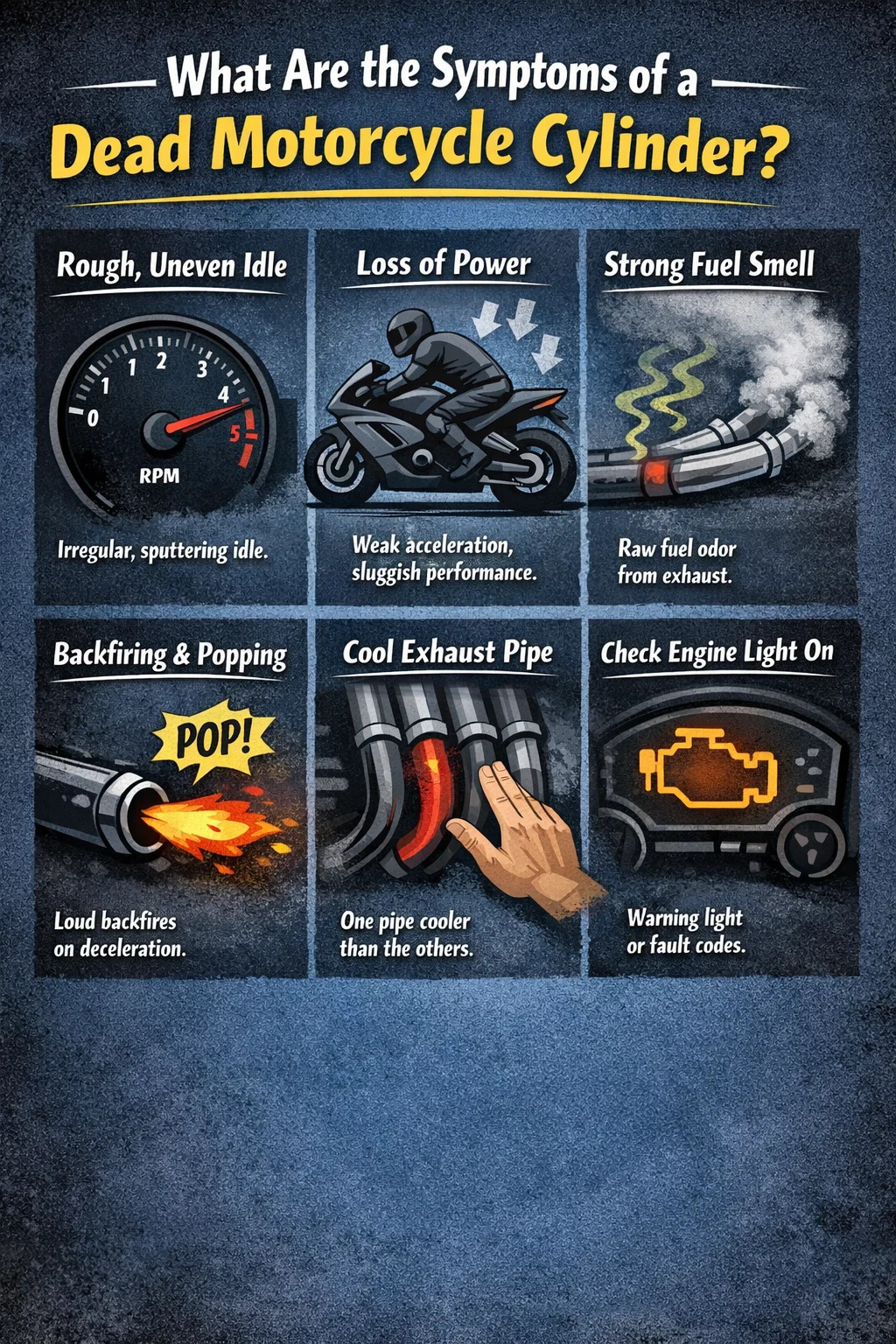

De meest voor de hand liggende symptomen van een dode Motorfiets cilinder

Voordat je gereedschap tevoorschijn haalt, geven je zintuigen je meestal de eerste aanwijzingen. Rijders die hun fiets goed kennen, zullen vaak binnen de eerste paar minuten na het starten van de motor een probleem ontdekken. Hier zijn de symptomen die het meest direct wijzen op een cilinder die niet meer werkt.

Ruw, ongelijkmatig Inactief

Een gezonde meercilindermotor draait stationair met een consistent ritme. Wanneer één cilinder uitvalt, ontwikkelt de motor een slingerend, ongelijkmatig ritme. Op een motorfiets met vier cilinders klinkt dit eerder als fladderend of pulserend stationair draaien dan als het soepele gesnor dat je normaal zou verwachten. Op een twin kan de motor meer trillen dan normaal en zal het uitlaatgeluid duidelijk afwijkend klinken - meer een eencilinder-gerommel dan de karakteristieke twin-beat.

Aanzienlijk vermogensverlies

Als uw fiets plotseling traag aanvoelt, moeite heeft om op snelwegsnelheden te accelereren of vastloopt onder belasting, is een niet-vurende cilinder een topverdachte. Een 600cc-in-lijn-vier die ongeveer 110 pk op alle vier cilinders produceert, zal merkbaar zwakker aanvoelen als hij op drie cilinders rijdt. Je kunt misschien nog steeds rijden, maar de gasrespons voelt vlak aan en de trekkracht aan de bovenkant is verdwenen.

Sterke geur van ruwe brandstof uit de uitlaat

Wanneer een cilinder niet ontsteekt, wordt het brandstof-luchtmengsel door de verbrandingskamer en via de uitlaat naar buiten geduwd zonder te worden verbrand. Dit veroorzaakt een zeer merkbare geur van ruwe brandstof uit de uitlaatpijp. In sommige gevallen kunt u zelfs een kleine hoeveelheid zwarte rook zien of brandstofresten rond de uitlaat van de betreffende cilinder opmerken bij een opstelling met meerdere uitlaatgassen.

Terugslaan of knallen

Onverbrande brandstof die het uitlaatsysteem binnendringt, kan stroomafwaarts ontbranden en een terugslag of knallend geluid veroorzaken, vooral bij het afremmen. Hoewel een beetje knallen bij vertraging normaal is op fietsen met een magere kaart, is consistent knallen in combinatie met de andere symptomen hier een sterke indicator voor een cilinderprobleem.

Eén uitlaatpijp is merkbaar koeler dan de andere

Dit is een van de meest betrouwbare fysieke controles die u kunt uitvoeren op een motorfiets met meerdere uitlaatgassen. Nadat u de motor een paar minuten heeft laten draaien, houdt u uw hand voorzichtig (zonder ze aan te raken) bij elke uitlaatspruitstuk. Op een werkende cilinder zal de pijp te heet zijn om dichtbij te komen. De uitlaatpijp van een dode cilinder zal aanzienlijk koeler zijn, soms nauwelijks warm, omdat er geen verbranding warmte genereert. Op fietsen met een 4-in-1 uitlaatsysteem werkt deze test het beste bij de individuele uitlaatpijpen dichtbij de motor.

Controleer het motorlampje of de foutcodes

Moderne motorfietsen met brandstofinjectie en ingebouwde diagnostiek geven vaak een foutcode of een cilinderspecifieke fout wanneer een cilinder niet meer bijdraagt aan de verbranding. Als het waarschuwingslampje op uw dashboard brandt, sluit u een diagnostisch hulpmiddel aan of gebruikt u de zelfdiagnosemodus van de motorfiets (beschikbaar op veel Yamaha-, Honda-, Kawasaki- en BMW-modellen) om de opgeslagen codes te lezen voordat u iets anders doet.

Stapsgewijze diagnostische tests om een dode cilinder te bevestigen

Een dode cilinder vermoeden en dit bevestigen zijn twee verschillende dingen. Gebruik de volgende tests in volgorde: ze gaan van eenvoudige en niet-invasieve naar meer ingewikkelde mechanische controles.

Test 1: De bougietrektest

Terwijl de motor draait (of onmiddellijk nadat u deze hebt afgezet), verwijdert u de bougiedop van cilinder voor cilinder. Bij een gezonde cilinder zal het loskoppelen van de plugdop een onmiddellijke, merkbare daling van het motortoerental en een toename van de ruwheid veroorzaken - de motor zal protesteren. Als je een dop van de vermoedelijk dode cilinder trekt en het gedrag van de motor verandert helemaal niet, dan droeg die cilinder al niets bij. Dit is een snelle, gereedschapsloze methode die betrouwbaar werkt op fietsen met carburateur en oudere fietsen met brandstofinjectie.

Let op: Bij moderne motorfietsen met brandstofinjectie kan dit foutcodes opleveren. Controleer altijd of uw specifieke model dit soort live testen ondersteunt voordat u doorgaat.

Test 2: Bougie-inspectie

Verwijder de bougie uit de verdachte cilinder en onderzoek deze zorgvuldig. Een plug die correct heeft ontstoken, zal een lichtbruine of grijze kleur op de elektrode vertonen. Een plug van een dode of defecte cilinder zal er heel anders uitzien:

• Nat van brandstof: geeft aan dat de brandstof de cilinder bereikt, maar niet ontbrandt
• Zwart en roetachtig - duidt op een rijk mengsel of een verkeerde ontsteking
• Wit of blaren: duidt op oververhitting, mogelijk als gevolg van een magere toestand of een probleem met de koeling
• Gebarsten isolator of beschadigde elektrode: de stekker zelf is defect
• Met olie vervuild: er komt olie in de verbrandingskamer en vervuilt de plug

Probeer de verdachte plug te verwisselen met een plug waarvan u zeker weet dat deze goed is uit een andere cilinder of een gloednieuwe. Als de cilinder daarna normaal ontsteekt, was de plug uw probleem. Als de fout zich verplaatst naar een andere cilinder na het verwisselen van de bougies, heb je bevestigd dat de bougie defect is en niet iets diepers.

Test 3: Vonkentest

Verwijder de bougie, sluit hem opnieuw aan op de dop en aard de bougie tegen het motorblok of frame. Start de motor (niet starten) en let op een sterke blauwe vonk. Een zwakke oranje vonk, een onderbroken vonk of helemaal geen vonk duidt op een ontstekingsprobleem: de stekker zelf, de spoel of de bedrading. Een gezonde vonk moet helder blauwwit zijn en consistent zijn bij elke crankrotatie.

Test 4: Compressietest

Als de vonk wordt bevestigd maar de cilinder nog steeds niet ontsteekt, is de volgende stap een compressietest. Verwijder de bougie, steek een compressiemeter in het bougiegat en laat de motor enkele slagen draaien. Een gezonde motorfietscilinder produceert doorgaans tussen de 150 en 200 PSI , hoewel dit verschilt per motorontwerp. Vergelijk de meetwaarde met de specificaties van de fabrikant voor uw model.

• Een waarde die meer dan 10-15% onder de specificatie ligt, duidt op ring- of klepslijtage
• Een waarde dichtbij nul duidt op een catastrofale storing: een doorgebrande koppakking, een verbrande klep of ernstig versleten ringen
• Cilinders op dezelfde motor moeten binnen ongeveer 10% van elkaar aflezen

Test 5: lektest

Een lektest geeft meer specifieke informatie dan een compressietest. Met de zuiger in het bovenste dode punt tijdens de compressieslag wordt lucht onder druk in de cilinder gevoerd. Je luistert dan waar de lucht ontsnapt. Lucht die uit de carburateur of het gasklephuis sist, duidt op een probleem met de inlaatklep. Lucht die uit de uitlaat komt, wijst op een probleem met de uitlaatklep. Borrelen in het koelvloeistofreservoir duidt op een kapotte koppakking. Lucht uit de carterontluchting wijst naar versleten zuigerveren. Een lekpercentage onder de 5% is uitstekend; meer dan 20% betekent dat de cilinder serieuze aandacht nodig heeft.

Test 6: Controle van de brandstoftoevoer (motorfietsen met brandstofinjectie)

Als zowel de vonk als de compressie goed zijn, ligt het probleem mogelijk bij de brandstoftoevoer. Gebruik bij fietsen met brandstofinjectie een diagnoseapparaat om te controleren of de injector van de verdachte cilinder een pulssignaal ontvangt en correct opent. Een injector die verstopt is, vastzit of zijn triggersignaal niet ontvangt, zal resulteren in een cilinder die nooit brandstof krijgt - en daarom nooit ontbrandt.

Veelvoorkomende oorzaken van een dode motorfietscilinder

Zodra u een defecte cilinder heeft bevestigd, is het begrijpen van de oorzaak het verschil tussen een snelle oplossing en een volledige herbouw van de motor. Hier zijn de meest voorkomende boosdoeners, grofweg gerangschikt van meest naar minst vaak voorkomend in alledaagse rijsituaties.

Bougie defect

Dit is de meest voorkomende en gemakkelijkst te verhelpen oorzaak. Bougies hebben een beperkte levensduur. De meeste fabrikanten adviseren vervanging elke 13.000 tot 26.000 km, afhankelijk van het stekkertype (koper versus iridium versus platina). Pluggen kunnen voortijdig defect raken als gevolg van olieverontreiniging, een onjuist warmtebereik of een fabricagefout. De oplossing is eenvoudigweg het vervangen van de stekker – een reparatie die in de meeste gevallen minder dan $ 20 kost en bij de meeste motorfietsen minder dan 30 minuten duurt.

Bobine defect

Elke cilinder (of paar cilinders, afhankelijk van het ontwerp) heeft een spoel die de hoogspanningspuls genereert die nodig is om de bougie te ontsteken. Wanneer een spoel kapot gaat, krijgt de cilinder die hij bedient geen vonk. Het falen van de spoel komt vaker voor bij fietsen met een hoge kilometerstand of fietsen die zijn blootgesteld aan vocht. U kunt de weerstand van een spoel testen met een multimeter. Vergelijk de waarde met de specificatie in uw servicehandleiding. Vervang de spoel als deze buiten bereik is.

Verstopte carburateursproeier of brandstofinjector

Op motorfietsen met carburateur kan een geblokkeerde hoofdsproeier of pilotsproeier in één carburateur een cilinder brandstof uithongeren terwijl de andere normaal draaien. Dit komt vooral veel voor bij fietsen die zijn opgeslagen met brandstof in de koolhydraten; met ethanol gemengde brandstof laat een gomachtig lakresidu achter dat zeer kleine doorgangen kan blokkeren. Bij motorfietsen met brandstofinjectie heeft een verstopte of elektrisch defecte injector hetzelfde effect. Injectorreiniging met een speciale spoel- of ultrasone reiniger lost het probleem vaak op zonder volledige vervanging.

Klepproblemen

Verbrande uitlaatkleppen zijn een bekende storingsmodus bij motorfietsen die gedurende langere perioden mager hebben gereden, of bij motoren waarbij de klepspeling niet werd gehandhaafd. Een verbrande klep kan de verbrandingskamer niet goed afsluiten, en de compressie daalt dramatisch – soms tot bijna nul op die cilinder. Een vastzittende klep heeft een soortgelijk effect. Bij dit type reparatie moet aan de cilinderkop worden getrokken, wat bij de meeste motorfietsen minimaal een hele dag werk is.

Geblazen koppakking

Een defecte koppakking zorgt ervoor dat verbrandingsgassen kunnen ontsnappen, waardoor de cilinderdruk daalt. Afhankelijk van waar de pakking kapot gaat, kan er ook koelvloeistof in de verbrandingskamer terechtkomen (let op witte rook uit de uitlaat en een melkachtig uiterlijk in de olie). Een defect aan de koppakking is een relatief ongebruikelijke storing bij goed onderhouden motorfietsmotoren , maar het komt wel voor, vooral op fietsen met gedwongen inductie, fietsen die oververhit zijn geraakt of oudere exemplaren met een hoge kilometerstand.

Versleten zuigerveren of cilinderboring

Bij zeer hoge kilometerstanden (meestal meer dan 80.000 tot 130.000 kilometer bij de meeste motorfietsmotoren, hoewel dit aanzienlijk varieert afhankelijk van het motortype en de onderhoudsgeschiedenis) kunnen zuigerveren zo verslijten dat ze niet langer afdichten tegen de cilinderboring. Dit veroorzaakt een lage compressie en laat olie in de verbrandingskamer komen. Een met olie vervuilde plug is één symptoom. Dit is het duurste reparatiescenario, waarbij doorgaans een volledige motorrevisie of op zijn minst een toprevisie vereist is.

Hoe het aantal cilinders de symptomen beïnvloedt die u zult opmerken

De symptomen van een defecte motorfietscilinder zijn niet bij alle motorconfiguraties hetzelfde. Het aantal cilinders en hun opstelling verandert hoe merkbaar en hoe ernstig het probleem aanvoelt.

Eencilinder motorfietsen

Bij een eencilindermotor bestaat er niet zoiets als een ‘dode cilinder’ in de zin van meerdere cilinders; als de ene cilinder niet ontsteekt, zal de motor gewoon helemaal niet lopen. Het zal niet stationair draaien, het zal niet bewegen. Dus op zichzelf wordt dit diagnostische proces meer een 'waarom start het niet'-onderzoek dan een cilindervergelijkingsoefening.

Parallel-Twin- en V-Twin-motorfietsen

Op een tweeling halveert een dode cilinder je schietgebeurtenissen. De motor loopt nog steeds – nauwelijks – maar de ruwheid is ernstig en onmiskenbaar. Een parallelle twin zoals een Kawasaki Z650 of Yamaha MT-07 zal zich drastisch ondermaats voelen en hevig trillen. Een V-twin zoals een Harley-Davidson of Ducati V2 die op één cilinder draait, produceert een zeer onregelmatig, slingerend stationair toerental dat bijna niet te missen is. Bij een twin is een dode cilinder doorgaans onmiddellijk voelbaar, wat normaal rijden vrijwel onmogelijk maakt.

Driecilinder motorfietsen

Bij triples zoals de Triumph Street Triple of Yamaha MT-09 zakt het verlies van één cilinder naar tweederde van de capaciteit. De motor trekt nog steeds redelijk goed bij lage tot midden toerentallen, maar voelt plat aan aan de bovenkant van het toerentalbereik. Het uitlaatgeluid zal veranderen van het karakteristieke drievoudige geluid naar iets ongelijkmatigers. Omdat de motor nog steeds met een zekere mate van normaal functioneert, schrijven sommige rijders de verandering in eerste instantie toe aan een tune- of mapping-probleem in plaats van aan een mechanisch probleem.

Viercilinder motorfietsen

Op inline-fours – Honda CBR600RR, Suzuki GSX-R1000, Kawasaki ZX-10R – laat een enkele dode cilinder nog steeds 75% van uw motorvermogen over. Bij lage snelheden en weinig gas kan de fiets bijna normaal aanvoelen voor een rijder die zijn machine niet goed kent. Bij harde acceleratie zullen het gebrek aan soepele vermogensafgifte en de verandering in het uitlaatgeluid dit verraden. Op sportfietsen met individuele gasklephuizen kan een vastzittend gesloten gasklephuis een dode cilinder perfect nabootsen en moet dit vroeg in het diagnoseproces worden gecontroleerd.

Is het veilig om met een dode cilinder te rijden?

Het korte antwoord is: nee, niet zoals normaal transport – en hoe langer je het doet, hoe meer schade je riskeert te veroorzaken. Dit is wat er feitelijk gebeurt als je blijft rijden op een dode cilinder.

• Onverbrande brandstof wast de cilinderwanden: Ruwe brandstof werkt als oplosmiddel en verwijdert de oliefilm van de cilinderboring, waardoor de slijtage van de ringen en het boringoppervlak wordt versneld.
• Schade aan de katalysator: Op fietsen die zijn uitgerust met een katalysator kan een continue stroom onverbrande koolwaterstoffen de omvormer oververhitten en vernietigen, waardoor een eenvoudige vervanging van de bougie verandert in een veel duurdere uitlaatreparatie.
• Verhoogde belasting van de resterende cilinders: De werkende cilinders compenseren de dode cilinder en draaien onder een hogere relatieve belasting, wat de slijtage van die componenten in de loop van de tijd versnelt.
• Verminderde rem- en rijstabiliteit: De ruwheid en trillingen van een motor die op kleinere cilinders draait, kunnen het gedrag van het chassis beïnvloeden, vooral bij lage snelheden en in bochten.
• Brandrisico: Opgehoopte onverbrande brandstof in het uitlaatsysteem kan ontbranden. Hoewel dramatisch, is dit een reële mogelijkheid op fietsen met headers die erg heet worden.

Als u ver van huis bent wanneer het probleem zich voordoet, is het verstandig om voorzichtig en met lage snelheid naar een veilige stopplaats te rijden. Maar behandel het als een pechsituatie: haal het van de weg en onderzoek het zo snel mogelijk.

Preventieve maatregelen om een dode cilinder te voorkomen

De meeste dode-cilindersituaties zijn te voorkomen. Ze verschijnen zelden zonder waarschuwing; de waarschuwingssignalen worden meestal gewoon over het hoofd gezien. Dit is wat regelmatig onderhoud oplevert op het gebied van cilindergezondheid.

Houd u aan de onderhoudsintervallen voor bougies

Deze ene actie voorkomt de meeste dode-cilindergebeurtenissen. Raadpleeg uw servicehandleiding voor het aanbevolen interval. Standaard koperen stekkers moeten doorgaans elke 13.000 tot 16.000 kilometer worden vervangen. Iridium- of platina-pluggen kunnen vaak 26.000 tot 40.000 kilometer meegaan. Wanneer u de bougies vervangt, inspecteer ze dan visueel; ze vertellen u veel over wat er in elke cilinder gebeurt.

Controleer de klepspeling op het aanbevolen interval

Nauwe klepspelingen zijn een belangrijke oorzaak van verbrande kleppen. Naarmate de kleppen slijten en zich dieper in de kop nestelen, worden de spelingen kleiner. Als de klepspeling nul wordt, kan de klep niet volledig sluiten, neemt de compressie af en wordt het blootgestelde klepvlak direct blootgesteld aan verbrandingswarmte, wat leidt tot een snelle verbranding van de klep. De meeste fabrikanten schrijven voor dat de klepspeling elke 19.000 tot 29.000 kilometer moet worden gecontroleerd , hoewel dit interval aanzienlijk per motor varieert. Sla dit service-item niet over.

Gebruik kwaliteitsbrandstof en vermijd langdurige opslag zonder voorbereiding

Met ethanol gemengde brandstoffen worden sneller afgebroken dan pure benzine en laten afzettingen achter in de brandstofdoorgangen. Als uw motorfiets langer dan 30 dagen wordt gestald, laat dan de carburateurs volledig leeglopen of gebruik een hoogwaardige brandstofstabilisator. Dit voorkomt de opbouw van lak die de sproeiers en injectoren verstopt – een van de meest voorkomende redenen waarom een ​​specifieke cilinder na opslag geen brandstof meer ontvangt.

Besteed aandacht aan veranderingen in geluid en gevoel

Het meest effectieve waarschuwingssysteem is uw eigen aandacht voor hoe de fiets rijdt. Elke verandering in de kwaliteit van stationair draaien, het uitlaatgeluid, het trillingskarakter of de gasrespons verdient onderzoek in plaats van genegeerd te worden. Een cilinder die met tussenpozen begint te mislukken, zal vaak wekenlang waarschuwen voordat hij volledig afsterft. Als u er vroeg bij bent, blijft de reparatie eenvoudig.

Negeer waarschuwingslichten niet

Moderne motorfietsen met ingebouwde diagnostiek signaleren ontstekings- en tankstoringen vroegtijdig. Een controlelampje dat wordt afgeplakt en genegeerd, kan het eerste teken zijn dat een injector begint te falen of dat een spoel begint te verzwakken - beide zullen uiteindelijk resulteren in een dode cilinder. Laat foutcodes uitlezen met een geschikt diagnostisch hulpmiddel, en niet met giswerk.

Wanneer moet u het naar een professional brengen?

Niet elke dode-cilindersituatie is een doe-het-zelf-reparatie. De beslissing wanneer u het zelf moet aanpakken of wanneer u een werkplaats moet bezoeken, hangt af van waar de fout ligt.

• Behandel jezelf: vervanging van de bougie, basisinspectie van de bougiekap, visuele bobinecontrole, reiniging van de vlotterkamer van de carburateur op toegankelijke carb-ontwerpen
• Overweeg professionele hulp: bobine vervangen op strak verpakte inline-fours, injector verwijderen en reinigen, foutcodes lezen en interpreteren op complexe ECU-systemen
• Professioneel werk vereist: klepafstellingen, koppakking vervangen, klepzitting reconditioneren, cilinderboring meten en honen, volledige top-end revisies

Als uw compressietest een waarde van minder dan 100 PSI laat zien op een cilinder met een specificatie van 170–185 PSI, is het probleem mechanisch en diepgaand. Geen enkele hoeveelheid plug-verwisseling of injectorreiniging kan een klep repareren die is verbrand of een kapotte koppakking. Op dat moment is de keuze tussen een professionele revisie of het aanschaffen van een vervangende motor.

De totale kosten voor het aanpakken van een dode cilinder lopen enorm uiteen – van ongeveer $ 10–$ 30 voor het vervangen van de stekker tot $ 800 – $ 2.500 of meer voor hoofdwerk aan een motorfiets met meerdere cilinders bij een gerenommeerde winkel. Een nauwkeurige diagnose voordat u onderdelen of arbeid inzet, is de belangrijkste investering die u aan het begin van dit proces kunt doen.
