Hoe lang duurt het om een ​​cilinder opnieuw op te bouwen? Volledige gids

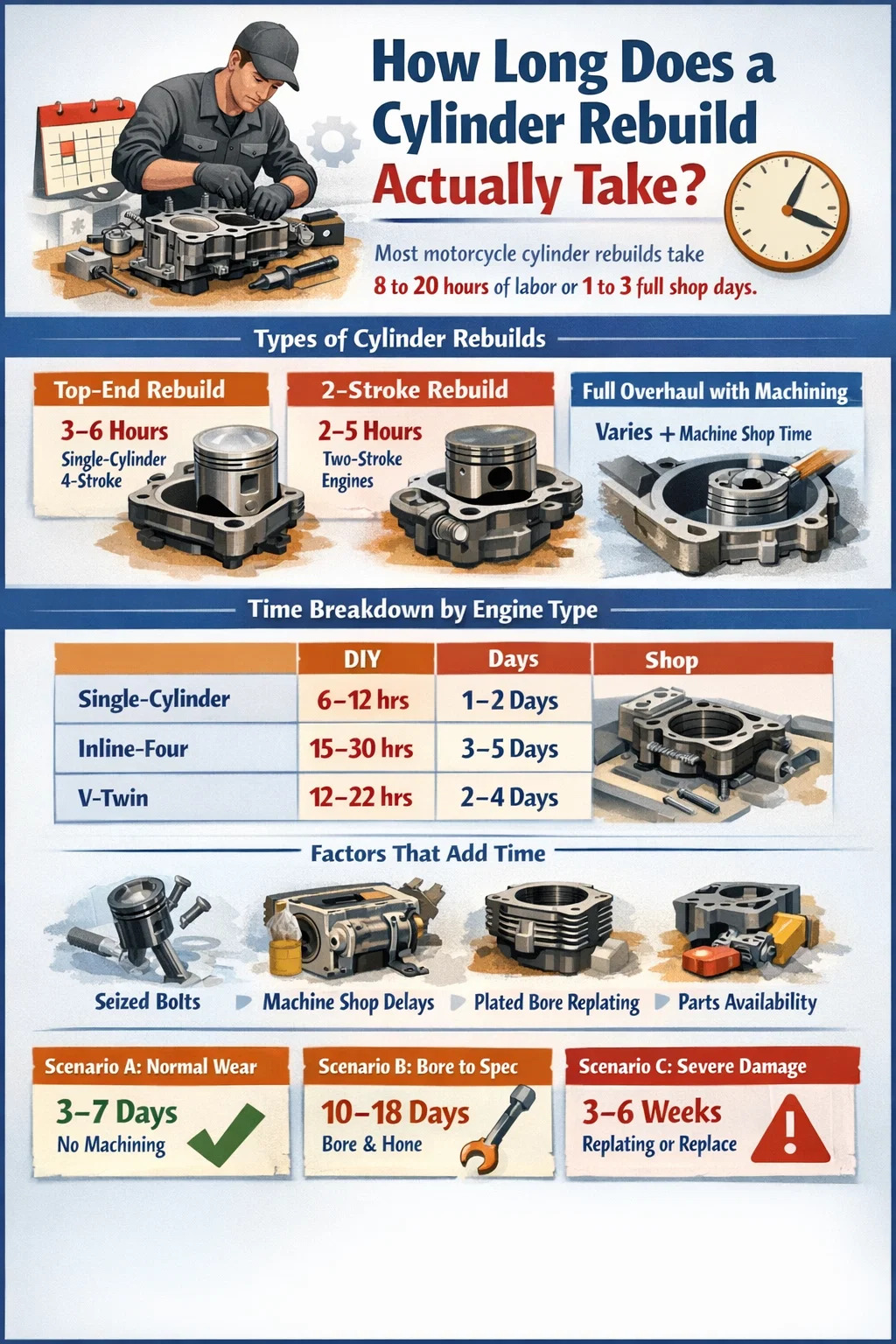

Hoe lang duurt het opnieuw opbouwen van een cilinder eigenlijk?

Voor de meesten motorfiets cilinder verbouwingen, waar u rekening mee moet houden 8 tot 20 uur arbeid als u het werk zelf doet, of grofweg 1 tot 3 volledige winkeldagen als de klus wordt overgedragen aan een professionele monteur. Dat bereik is met opzet groot: de werkelijke tijd hangt sterk af van het motortype, de staat van de cilinder, of er werk in de machinewerkplaats nodig is en de beschikbaarheid van onderdelen.

Een eenvoudige eencilinder motorfietsmotor met minimale slijtage en gemakkelijk verkrijgbare onderdelen kan realistisch gezien in een weekend weer in elkaar worden gezet. Een sportmotor met meerdere cilinders met beschadigde boringen, kromgetrokken oppervlakken en nabestelde OEM-zuigers kan de klus tot twee of drie weken uitrekken als je rekening houdt met het wachten op de machinewerkplaats en de verzending van onderdelen.

Voordat u in details duikt, moet u begrijpen dat de fysieke tijd en de totale kalendertijd twee heel verschillende getallen zijn. De uren van de monteur meten het praktische werk. De kalendertijd omvat bewerkingswachtrijen, doorlooptijden van onderdelen en droogtijd voor pakkingafdichtingsmiddelen. Beide zijn van belang als u plant hoe lang uw fiets buiten gebruik zal zijn.

Wat telt als het opnieuw opbouwen van een motorfietscilinder?

De term "cilinderreconstructie" wordt losjes gebruikt, en de omvang van het werk verandert de tijdsschatting dramatisch. Voordat u kunt inschatten hoe lang een klus zal duren, moet u precies definiëren wat er wordt gedaan.

Reconstructie van het hoogste niveau

Dit is het meest voorkomende type. Een hoogwaardige herbouw van een motorfietscilinder omvat het verwijderen van de cilinderkop, het inspecteren en vervangen van de zuiger en ringen, het controleren van de cilinderboring op slijtage en het opnieuw monteren van alles met nieuwe pakkingen en afdichtingen. Op een eencilinder viertaktmotor zoals een Honda CRF450 of Kawasaki KLX300 kan een ervaren monteur een topprestatie leveren in 3 tot 6 uur zodra alle onderdelen op de bank liggen.

Revisie van tweetaktcilinders

Tweetaktmotorcilinders - gebruikelijk bij crossmotoren, vintage machines en straatmotoren met een kleinere cilinderinhoud - zijn structureel eenvoudiger, maar vereisen vaak nauwkeuriger werk rond de poorten en beplating. Het opnieuw opbouwen van een tweetakt-top-end duurt doorgaans 2 tot 5 uur voor de demontage- en montagewerkzaamheden. Als de Nikasil- of verchroomde beplating echter versleten is, moet de cilinder worden opgestuurd voor vervanging of geheel worden vervangen, waardoor dagen of weken aan de tijdlijn worden toegevoegd.

Volledige cilinderrevisie inclusief machinale bewerking

Wanneer een boring niet rond is, een breuk vertoont of de onderhoudslimiet overschrijdt, is werk in de machinewerkplaats vereist. Dit omvat het boren van de cilinder tot een overmaatse diameter en het honen van de wanden tot de juiste oppervlakteafwerking. De meeste machinewerkplaatsen draaien een cilinderboring van een enkele motorfiets in 2 tot 5 werkdagen , hoewel drukke winkels of ongebruikelijke cilinderafmetingen dat tot 7 tot 10 dagen kunnen opdrijven. Voeg die wachttijd toe aan uw demontage- en hermontage-uren.

Tijdverdeling per motorfietsmotortype

De motorconfiguratie is een van de grootste factoren in de totale herbouwtijd. Meer cilinders betekent meer onderdelen, meer pakkingen, meer koppelreeksen en meer potentiële complicaties.

Deze cijfers gaan uit van een standaard herbouw aan de bovenkant met nieuwe zuigers, ringen, pakkingen en klepafdichtingen, indien van toepassing. Ze houden geen rekening met vastzittende bevestigingsmiddelen, beschadigde schroefdraad, afgebroken kopbouten of andere complicaties die gemakkelijk 2 tot 6 uur aan een klus kunnen kosten.

Stap voor stap: wat er gebeurt tijdens het opnieuw opbouwen van een motorfietscilinder

Als u elke fase van het proces begrijpt, kunt u de tijd nauwkeuriger inschatten en verrassingen tijdens de klus voorkomen. Hier is een realistische uitleg van wat een typische herbouw van een motorfietscilinder inhoudt.

Fase 1: Diagnose en inspectie vóór demontage

Voordat er ook maar één bout loskomt, zullen een compressietest en lektest uitwijzen in hoeverre de cilinder is verslechterd. Een compressiewaarde van minder dan 120 psi op een typische 250cc-500cc viertakt duidt op slijtage van de zuigerveren. Een lektest waaruit blijkt dat meer dan 15-20% lekkage wijst naar ringen, kleppen of beide. Deze diagnostische fase duurt 30 tot 60 minuten en scheelt later uren aan giswerk.

Fase 2: Motorverwijdering of toegang

Bij sommige motorfietsen is toegang van bovenaf mogelijk zonder de motor uit het frame te verwijderen. Bij veel enduro- en trailfietsen met één cilinder kun je bijvoorbeeld de cilinderkop en de kan trekken terwijl de motor gemonteerd blijft. Anderen – met name inline-vier sportfietsen en sommige V-twins – vereisen een volledige trekkracht van de motor voordat je goed toegang hebt tot de cilinder. Alleen al het verwijderen van de motor op een CBR600RR of soortgelijke machine is nodig 2 tot 4 uur op zichzelf.

Fase 3: Cilinderkop verwijderen en afbreken

Het verwijderen van de cilinderkop vereist het aftappen van de koelvloeistof bij vloeistofgekoelde motoren, het loskoppelen van de nokkenkettingspanners, het trekken van de nokkenwielen en het losdraaien van de kopbouten in de juiste volgorde. Een eencilinderkop kan loskomen 45 tot 90 minuten . Een viercilinderkop met dubbele bovenliggende nokkenassen en 20 of meer kopbouten doet er 2 tot 3 uur over.

Fase 4: Cilinder- en zuigerverwijdering

Zodra de kop eraf is, komt de cilinderkan omhoog van het carter. De zuigerpen wordt naar buiten gedreven en de zuiger wordt gescheiden van de drijfstang. Dit deel van het werk duurt meestal 30 tot 60 minuten per cilinder. Er moet voor worden gezorgd dat de carteropening wordt beschermd tegen vuil terwijl de motorfietscilinder niet op de motor zit.

Fase 5: Meten en beoordelen

Als de cilinder bloot is, wordt de boringdiameter op meerdere punten gemeten met behulp van een binnenmeter of een telescopische meter en micrometer. Conische en onronde metingen bepalen of een eenvoudige wet het oppervlak zal herstellen of dat een volledige boring nodig is. De meeste fabrikanten specificeren een servicelimiet van 0,05 tot 0,10 mm van slijtage voordat boren nodig is. Deze meetfase duurt 30 tot 45 minuten en bepaalt alles wat volgt.

Fase 6: Werk in de machinewerkplaats (indien nodig)

Als de boring machinaal moet worden bewerkt, wordt de cilinder bij een machinewerkplaats gedropt. Standaard overmaatse stappen zijn doorgaans 0,25 mm, 0,50 mm en 1,00 mm boven de voorraad. De machinewerkplaats boort de cilinder naar de nieuwe diameter en slijpt deze om het juiste kruisarceringspatroon voor de zitting van de ringen te verkrijgen. Een eenvoudige boor-en-slijpklus bij een competente winkel kost $60 tot $150 voor een enkele motorfietscilinder en is doorgaans binnen 2 tot 5 werkdagen klaar. Tijdens deze wachttijd kunt u onderdelen reinigen, nieuwe zuigers kopen en de kop voorbereiden voor hermontage.

Fase 7: Cilinderkopwerk

Terwijl de cilinder weg is of op de bank ligt, krijgt de kop aandacht. Klepspelingen worden gecontroleerd, klepzittingen worden geïnspecteerd en het kopoppervlak wordt gecontroleerd op kromtrekken met een liniaal en voelermaat. Een kromgetrokken hoofdoppervlak van meer dan 0,05 mm moet doorgaans opnieuw worden aangebracht. Als kleppen worden vervangen of gelept, voeg dan nog eens 2 tot 4 uur toe aan het hoofdwerkgedeelte van de klus.

Fase 8: Inkoop van onderdelen en doorlooptijden

De beschikbaarheid van onderdelen is vaak de grootste vertraging bij het opnieuw opbouwen van een motorfietscilinder. OEM-zuigers voor huidige productiemodellen zijn doorgaans binnen 3 tot 7 werkdagen verkrijgbaar bij een dealer. Aftermarket-opties van merken als Wiseco, JE Pistons of Vertex zijn vaak op voorraad en kunnen dezelfde dag worden verzonden. Voor oudere of niet meer leverbare modellen kunnen onderdelen nodig zijn 2 tot 6 weken aan de bron, vooral van buitenlandse leveranciers. Door onderdelen te bestellen vóór de demontage – zodra je hebt bevestigd wat de fiets nodig heeft – wordt de kalendertijd aanzienlijk verkort.

Fase 9: Hermontage

Het opnieuw in elkaar zetten duurt over het algemeen 60 tot 80 procent van de demontagetijd, maar vereist meer zorg. Ringopeningen moeten worden gecontroleerd en correct gespreid. De richting van de zuiger moet overeenkomen met de richtingmarkeringen op de kroon. De aanhaalmomenten voor kopbouten moeten exact de specificaties van de fabrikant volgen, waarbij ze doorgaans in een spiraalvormig patroon vanuit het midden naar buiten werken in twee of drie fasen. Op een aluminium kop kan een te hoog aandraaimoment van zelfs 10 procent leiden tot kromtrekken of gestripte schroefdraad.

Fase 10: Inbreken en opnieuw aandraaien

Na de hermontage heeft een nieuw herbouwde motorfietscilinder een goede inloopperiode nodig. De meeste fabrikanten raden aan 500 tot 1.000 mijl van gevarieerd belastingrijden, waarbij aanhoudend hoog toerental tijdens de eerste paar hittecycli wordt vermeden. Veel ervaren bouwers draaien de kopbouten ook opnieuw aan na de eerste verwarmingscyclus (zodra de motor de bedrijfstemperatuur heeft bereikt en weer is afgekoeld) om de compressie van de pakking en het bezinken van de thermische uitzetting te compenseren. Deze inbraakfase kost geen tijd, maar maakt deel uit van het volledige wederopbouwproces.

Factoren die ervoor zorgen dat het opnieuw opbouwen van een cilinder langer duurt

Verschillende variabelen zorgen er consequent voor dat de herbouwtijd langer duurt dan de basisschatting. Als u zich er van tevoren van bewust bent, kunt u dienovereenkomstig plannen.

• Vastgelopen of gecorrodeerde bevestigingsmiddelen: Kopbouten die al jaren niet meer zijn verwijderd, blijven vaak vastzitten in aluminium schroefdraad. Het uittrekken kan uren duren, en in het ergste geval moet een helicoil-inzetstuk worden geïnstalleerd na het uitboren van een afgebroken bout. Reken op een extra 2 tot 5 uur als de motor oud is of niet onderhouden is met anti-vastloopmiddel.
• Gescoorde cilinderwanden: Diep verticaal inkerven van een rondgedraaid lager of een gevallen klep vereist dat er veel verder dan de standaard overmaatse stappen wordt geboord, of dat er volledig een vervangende cilinder moet worden aangeschaft. Dit kan 1 tot 2 weken aan het project toevoegen.
• Schade door Nikasil of geplateerde boring: Veel moderne motorfietscilinders gebruiken een hardgeplateerde boring in plaats van een gietijzeren voering. Deze kunnen niet conventioneel worden verveeld. Ze moeten opnieuw worden geplateerd, omhuld met een gietijzeren inzetstuk of worden vervangen. Het vervangen van diensten duurt doorgaans 2 tot 4 weken en kost $ 150 tot $ 400.
• Verborgen schade ontdekt tijdens de wederopbouw: Een verbogen drijfstang, versleten drijfstanglager of schade aan de krukas die wordt aangetroffen nadat de bovenkant uit elkaar is gehaald, vergroot de reikwijdte van een cilinderrevisie tot een volledige motorrevisie. Dit kan zowel de tijd als de kosten meerdere keren vermenigvuldigen.
• Niet beschikbare OEM-onderdelen: Beëindigde modellen waarbij originele zuigers en pakkingen niet langer worden vervaardigd, vereisen fabricage op maat of vervangingsonderzoek op de aftermarket. Alleen al dit inkoopproces kan dagen duren.
• Eerste doe-het-zelfbouwer: Een beginnende reparateur die de servicehandleiding zorgvuldig opvolgt, zal doorgaans twee tot drie keer langer nodig hebben dan een ervaren monteur met dezelfde klus. Dat is geen kritiek; het is gewoon de realiteit van leren tijdens het werken. Neem dit eerlijk mee in uw tijdlijn.

Hoe de cilinderconditie de totale herbouwtijd beïnvloedt

De fysieke staat van de motorfietscilinder wanneer je deze opent, is de grootste variabele in de hele tijdlijn. Drie scenario's omvatten de meeste situaties.

Scenario A: Normale slijtage, geen bewerking vereist

Boring valt binnen de specificaties. Muren vertonen lichte arceringsslijtage, maar geen krassen. Een lichte slijpbeurt om de oppervlakteafwerking te herstellen en nieuwe ringen, zuiger en pakkingen zijn alles wat nodig is. Dit is de snelste uitkomst. Totale kalendertijd: 3 tot 7 dagen , meestal wachtend op onderdelen.

Scenario B: Boring buiten de specificaties, standaard machinewerk vereist

Uit metingen blijkt dat de boring voorbij de onderhoudslimiet is versleten. Er is een boor- en slijpwerk vereist, samen met een extra grote zuiger. De cilinder blijft 3 tot 7 dagen in de machinewerkplaats. Totale kalendertijd: 10 tot 18 dagen in de meeste gevallen.

Scenario C: Ernstige schade, vervanging of vervanging vereist

Diep inkerven, schade aan ronddraaiende lagers of falen van geplateerde boring. Reparatieservices, vervanging van cilinders of installatie van hulzen zijn vereist. Totale kalendertijd: 3 tot 6 weken is realistisch. Dit scenario komt het meest voor bij tweetaktmotorcilinders die draaien zonder voldoende voormengselolie of met een defecte powervalve.

Doe-het-zelf versus professionele winkel: tijdvergelijking

Als u kiest tussen een doe-het-zelf-herbouw of de fiets naar een winkel brengen, verandert niet alleen de prijs, maar ook de tijdlijn en het soort wachten dat ermee gemoeid is.

Wanneer u zelf een motorfietscilinder herbouwt, heeft u de controle over het schema. Je kunt 's avonds en in het weekend werken, proactief onderdelen bestellen en snel handelen zodra de machinewerkplaats de cilinder retourneert. Het nadeel is dat elke onbekende tijd toevoegt, omdat je gaandeweg leert, en fouten betekenen dat je opnieuw moet demonteren. Een gestripte kopbout bij een doe-het-zelfklus kan een heel weekend aan het project toevoegen.

Een professionele motorzaak voltooit het praktische werk sneller – vaak in een kwart van de tijd die een gemiddelde doe-het-zelver nodig heeft. Maar winkels hebben wachtrijen. Tijdens het hoogseizoen zijn veel onafhankelijke winkels volgeboekt 2 tot 4 weken uit gewoon om je fiets op een lift te krijgen. Een klus waarbij een techneut acht uur nodig heeft om te voltooien, kan drie weken duren voordat die acht uur beginnen.

Als kalendertijd uw voornaamste zorg is, is doe-het-zelf met vooraf bestelde onderdelen vaak beter dan de winkel, vooral voor eenvoudige revisies van eencilinder. Als technische nauwkeurigheid of garantiekwesties belangrijker zijn, is de winkel het wachten waard.

Hulpmiddelen en voorbereiding die de wederopbouwtijd verkorten

Monteurs die motorfietscilinders regelmatig reviseren, zijn sneller klaar, niet alleen vanwege ervaring, maar ook vanwege voorbereiding. De juiste tools en instellingen verminderen onhandig werk, fouten en herhalend werk.

• Momentsleutel: Essentieel voor kopbouten. Het gebruik van een klikmomentsleutel volgens de specificaties van de fabrikant voorkomt schade door te hoog koppel en vertragingen bij het opnieuw aandraaien.
• Ringcompressor: Versnelt de installatie van de zuiger van een worsteling van 20 minuten naar een operatie van 3 minuten. Een goedkope compressor die niet goed past, kost meer tijd dan hij bespaart.
• Binnenmaat- en micrometerset: Nauwkeurige meting voorkomt dat de cilinder tweemaal naar de machinewerkplaats wordt gestuurd. Het huren van dit gereedschap bij een auto-onderdelenwinkel kost niets en bespaart dagen.
• Klepveercompressor: Als kleppen worden vervangen of gelept, elimineert een goede klepveercompressor het risico van vallende spantangen en verloren onderdelen in de motorruimte.
• Onderdelenreiniger of ultrasoonreiniger: Maak de onderdelen schoon voordat u ze gaat meten en voordat u ze weer in elkaar zet. Vuil en oud pakkingmateriaal veroorzaken misleidende metingen en afdichtingsfouten.
• OEM-servicehandleiding: Niet alleen nuttig – essentieel. De koppelspecificaties, spelingslimieten en montagevolgordes in de OEM-handleiding zijn de meest betrouwbare gegevensbron voor elke specifieke herbouw van motorfietscilinders. Handleidingen en forumberichten van derden bevatten vaak fouten.

Als u twee uur besteedt aan het voorbereiden van uw werkruimte, het verzamelen van gereedschap en het doorlezen van de relevante secties van de servicehandleiding voordat u met de klus begint, bespaart u consequent meer tijd dan die twee uur kosten.

Herbouwintervallen: wanneer moet een motorfietscilinder eigenlijk worden herbouwd?

Als u weet wanneer een revisie nodig is, kunt u vooruit plannen in plaats van te reageren op een kapotte motor. De intervallen voor opnieuw opbouwen variëren aanzienlijk per gebruiksscenario.

In plaats van te raden, trek aan het hoofd en meet. Een compressietest die meer dan 10-15% afwijkt van de specificaties van de fabrikant, of een lektest die meer dan 20% lekkage aantoont, is een betrouwbaar signaal dat de motorfietscilinder aandacht nodig heeft voordat er een volledige storing optreedt.

Kostenoverwegingen die van invloed zijn op de manier waarop u de verbouwing plant

Bij het opnieuw opbouwen van een motorfietscilinder zijn kosten en tijd met elkaar verbonden. Hogere budgetten zorgen vaak voor een snellere doorlooptijd: onderdelen worden 's nachts verzonden, prioritaire service in de machinewerkplaats of het betalen van een professionele werkplaats om alles af te handelen.

Een basis-doe-het-zelf-toppakket voor een gewone eencilindermotorfiets – zuiger, ringen, polspen, borgringen en volledige pakkingset – kost doorgaans $ 80 tot $ 250 afhankelijk van het merk en of je kiest voor OEM of aftermarket. Voeg daar het boor- en slijpwerk aan toe en de totale onderdelen- en bewerkingskosten bedragen $ 200 tot $ 450. Professionele arbeid daarbovenop voor €90 tot €150 per uur, met 5 tot 10 gefactureerde uren, brengt een volledige herbouw van de winkel met zich mee $ 650 tot $ 1.800 voor een eencilindermotor.

Voor inline-vier sportfietsen kunnen complete professionele cilinderreconstructies met machinale bewerking worden bereikt $ 2.500 tot $ 5.000 zodra onderdelen, arbeid en machinewerk allemaal opgeteld zijn. Dit is het bereik waarin rijders vaak afwegen of een herbouw financieel zinvol is versus het vinden van een gebruikte motor met een lage kilometerstand.

Een extra budgetteren 20 tot 30 procent die verder gaat dan uw initiële schatting van de onderdelen, is een betrouwbare vuistregel. Onverwachte items – een kromgetrokken kop, een vastzittende uitlaatbout, een versleten nokkenketting – worden ontdekt na demontage, niet eerder.

Realistische tijdlijnen voor specifieke motorfietsvoorbeelden

Abstracte schattingen zijn nuttig, maar specifieke voorbeelden brengen de realiteit duidelijker over. Hier ziet u hoe de tijdlijn zich feitelijk afspeelt in drie veelvoorkomende scenario's voor het herbouwen van motorfietscilinders.

Honda CRF450R crossmotor - Revisie met regelmatig onderhoud

De CRF450R is ontworpen voor frequent toponderhoud. Een ervaren rijder met gereedschap bij de hand en reeds bestelde onderdelen kan deze motorfietscilinder opnieuw opbouwen op een dag . Demontage duurt 2 tot 3 uur, inspectie en meting 30 minuten, nieuwe zuiger en ringen gaan er in de middag in en tegen de avond staat de motor weer in elkaar. Als er onderdelen moeten worden besteld, tel dan 3 tot 5 werkdagen voor verzending op. Bij een tijdige herbouw is geen machinale bewerking nodig.

Kawasaki Ninja 650 - Versleten boring door verwaarloosd onderhoud

Een parallelle twin met boringen van 0,08 mm onrond na 55.000 km onregelmatige olieverversingen. Beide cilinders moeten worden geboord tot een overmaat van 0,25 mm. Het verwijderen van de motor duurt een halve dag. Cilinders gaan hiervoor naar de machinewerkplaats 4 tot 6 werkdagen . Overmaatse zuigers worden binnen 5 dagen bij een aftermarket-leverancier betrokken. Het opnieuw in elkaar zetten duurt een volledige dag. Totale kalendertijd: ongeveer 12 tot 16 dagen .

Yamaha YZ250 tweetakt - Scoorde boring door oliegebrek

Diepe verticale inkerving zichtbaar voor het blote oog. De Nikasil-geplateerde boring kan niet conventioneel worden bewerkt. De cilinder wordt naar een replating-specialist gestuurd. Ommekeer herhalen: 3 weken . Nieuwe OEM-zuiger op voorraad. Demontage en hermontage zijn in totaal 4 tot 6 uur hands-on werk. Totale kalendertijd: ongeveer 25 tot 30 dagen , bijna volledig bepaald door de herhalingswachtrij.

Hoe u de totale wederopbouwtijdlijn kunt verkorten

Als het snel weer op de weg krijgen van de motorfiets een prioriteit is, zijn er legitieme strategieën die de totale kalendertijd comprimeren zonder afbreuk te doen aan de kwaliteit.

1. Bestel onderdelen vóór demontage. Zodra een compressietest of lektest bevestigt wat er nodig is, bestelt u onmiddellijk onderdelen. Tegen de tijd dat de motor wordt gedemonteerd en gemeten, zijn de onderdelen mogelijk al onderweg.
2. Bel de machinewerkplaats voordat u de cilinder aflevert. Vraag naar de actuele wachttijden en of er voorrangsplanning beschikbaar is. Sommige winkels kunnen tegen een bescheiden meerprijs binnen 24 uur een motorfietscilinder laten boren en slijpen.
3. Houd de rest van de fiets toegankelijk tijdens het wachten. Terwijl de cilinder in de werkplaats staat, gebruikt u de tijd om het frame schoon te maken, verbruiksartikelen te vervangen, de ketting en tandwielen te inspecteren en het luchtfilter te onderhouden. De stilstandtijd voor het opnieuw opbouwen wordt productieve onderhoudstijd.
4. Overweeg een vooraf gebouwde vervangende cilinder. Voor gewone motorfietsmotoren zijn compleet gereviseerde cilinders verkrijgbaar bij leveranciers zoals Cilinder Works of ProX. Hierdoor wordt de wachttijd bij het bewerken volledig geëlimineerd: de vervangende cilinder wordt klaar voor installatie geleverd met een nieuwe boring en soms een meegeleverde zuigerset.
5. Zorg ervoor dat u een servicehandleiding openslaat voordat u begint. Halverwege het demonteren stoppen om te zoeken naar koppelspecificaties of montagevolgorde kost 30 tot 90 minuten per onderbreking. Door vooraf de relevante paragrafen door te lezen, wordt dit volledig vermeden.
