In de wereld van verbrandingsmotoren bepaalt de opstelling van cilinders rechtstreeks het karakter, het vermogen en de benodigde ruimte van een voertuig. De cilinderindeling is een cruciaal aspect in zowel personenauto's als krachtige voertuigen.

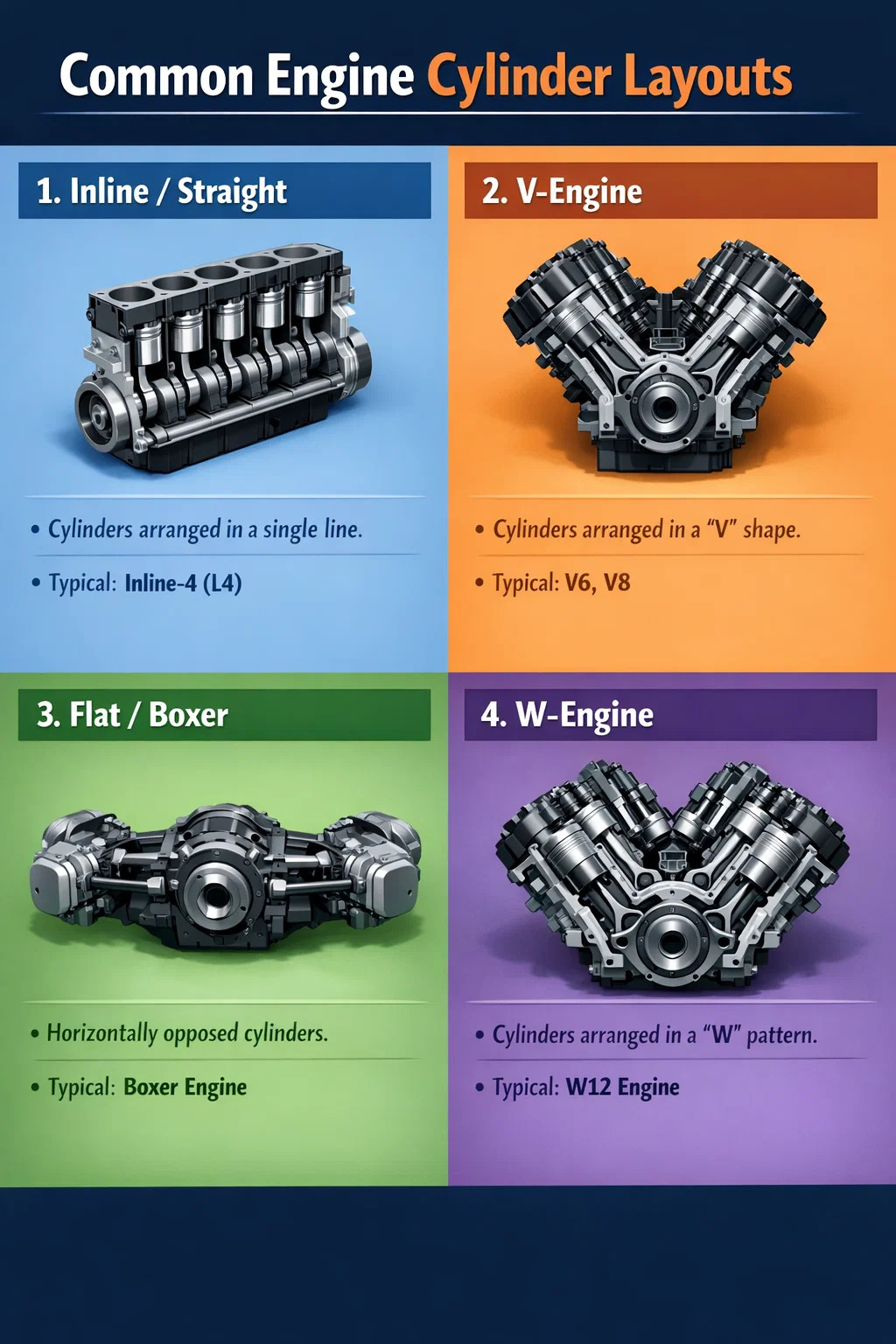

Hier zijn enkele van de meest voorkomende cilinderopstellingen:
1. Inline/Recht
Dit is de meest gebruikte indeling. Alle cilinders zijn netjes op één lijn gerangschikt.
Kenmerken: Eenvoudige structuur, lage kosten en relatief eenvoudig te onderhouden omdat hij maar één cilinderkop heeft.
Toepassingen: De meeste gangbare viercilindermotoren (L4) gebruiken deze indeling. Voor motorfiets cilinders De viercilinder-in-lijn is ook het ‘hart’ van veel sportmotorfietsen en zorgt voor een zeer soepele vermogensafgifte.
2. V-motor
Als er te veel cilinders zijn (bijvoorbeeld 6 of 8), zou het te lang zijn om ze op één lijn te plaatsen. Daarom verdelen ontwerpers de cilinders in twee groepen, diagonaal gerangschikt zoals de letter "V".
Kenmerken: Verkort de motorlengte, waardoor de structuur compacter wordt. Deze lay-out annuleert effectief sommige trillingen en het geluid is krachtiger.
Toepassingen: Vaak aangetroffen in middelgrote tot grote sedans of krachtige sportwagens (zoals V6, V8). Op motorgebied is de V-twin een klassieker, bekend om zijn unieke ritme en sterke koppel bij lage toerentallen.
3. Plat/bokser
Stel je voor dat twee boksers rug aan rug staan en stoten naar de zijkanten gooien; dit is hoe een horizontaal tegenoverliggende motor werkt. De cilinders liggen horizontaal aan weerszijden van de krukas.
Kenmerken: Zeer laag zwaartepunt, wat de stabiliteit van het voertuig aanzienlijk verbetert, net als bij een tuimelaarspeelgoed.
Toepassingen: Deze indeling is relatief zeldzaam, met als bekendste voorbeelden Porsche en Subaru. Bij motorfietsen is de beroemde "boxermotor" ook een goed voorbeeld van deze structuur.
4. W-motor
Dit kan worden gezien als twee V-motoren gecombineerd. De cilinders zijn gerangschikt in een in elkaar grijpend patroon, dat lijkt op de letter "W".
Kenmerken: Maakt het mogelijk om meer cilinders in een zeer kleine ruimte te plaatsen, wat resulteert in extreem krachtige motoren, maar de structuur is ook erg complex. Toepassing: doorgaans alleen te vinden in luxe auto's of supercars van topklasse, zoals die met W12-motoren.
