Kun je een enkele cilinder vervangen? Cilindergeleider voor motorfietsen

Kun je een enkele cilinder op een motorfiets vervangen?

Het korte antwoord is ja: je kunt een enkele motorfietscilinder vervangen, en vooral bij eencilinderfietsen is dit een van de eenvoudigere motorklussen die een ervaren huismonteur of winkel kan uitvoeren. Of u nu te maken heeft met een gegroefde boring, een gebarsten loop of ernstige slijtage die door honen niet meer kan worden verholpen, het vervangen van de cilinder is een beproefd reparatietraject. Op motorfietsen met meerdere cilinders geldt hetzelfde principe: individuele cilinders kunnen worden vervangen zonder de hele motor te trekken of opnieuw op te bouwen, hoewel de complexiteit toeneemt met het aantal betrokken cilinders.

Dat gezegd hebbende, ‘kan je’ en ‘moet je’ zijn twee verschillende vragen. De beslissing om te vervangen versus te repareren a motorfiets cilinder hangt af van het type schade, het cilindermateriaal, of er nog overmaatse zuigers beschikbaar zijn en uw budget. In deze gids wordt alles uitgelegd wat u moet weten voordat u de loop van uw fiets haalt.

Wat is een motorfietscilinder en wat doet deze?

De motorfietscilinder, ook wel de cilindercilinder genoemd, is de kernbehuizing van de verbrandingskamer van de motor. Het zorgt voor de afgedichte boring waarin de zuiger op en neer beweegt, waardoor brandstofontsteking wordt omgezet in mechanische beweging. Bij een viertaktmotor gebeurt dit eens per twee krukasomwentelingen. Bij een tweetaktmotor vindt er bij elke omwenteling verbranding plaats, waardoor er aanzienlijk meer thermische en mechanische spanning op de cilinderwanden komt te staan.

Cilinders worden doorgaans gegoten uit ijzer of aluminium. Gietijzeren cilinders zijn gemakkelijker te herboren als ze versleten zijn, omdat materiaal kan worden verwijderd en de boring kan worden vergroot om overmaatse zuigers te accepteren. Aluminium cilinders zijn lichter en voeren de warmte efficiënter af, maar ze hebben een geharde binnenvoering nodig – een gietijzeren bus of een Nikasil-coating (nikkel-siliciumcarbide) – om de wrijving van een bewegende zuiger te overleven. Dit onderscheid is van groot belang bij de beslissing of u uw cilinderloop moet repareren of vervangen.

Een eencilinder motorfietsmotor bevat precies één van deze vaten, met één zuiger, één set ringen en één verbrandingskamer. Deze eenvoud is een van de redenen waarom fietsen met één cilinder zo goed aangeschreven staan ​​vanwege het onderhoudsgemak: er is maar één cilinder die moet worden aangepakt als er iets misgaat.

Tekent dat uw motorfietscilinder vervangen moet worden

Voordat u een volledige cilindervervanging uitvoert, moet u het probleem correct diagnosticeren. Verschillende symptomen wijzen rechtstreeks op cilinderslijtage of schade, en de juiste diagnostische tests kunnen u vertellen of een slijper het probleem zal repareren of dat een nieuwe loop de enige praktische optie is.

Verlies van compressie

Een compressietest is het eerste hulpmiddel dat u moet gebruiken. Verwijder de bougie en draad in een compressiemeter. Met de gasklep wijd open draait u de motor totdat de meterstand zich stabiliseert. De meeste gezonde viertakt-eencilindermotoren moeten tussen 120 en 180 psi zijn, afhankelijk van de specificaties van de fabrikant. Raadpleeg uw servicehandleiding voor het exacte bereik. Een waarde die aanzienlijk onder de specificaties ligt, wijst op interne lekkage.

Voer daarna een natte compressietest uit: spuit een kleine hoeveelheid motorolie in de cilinder via het bougiegat en herhaal de test. Als de compressie met meer dan 20% stijgt, zijn versleten zuigerveren de waarschijnlijke boosdoener. Als de waarden met en zonder olie hetzelfde blijven, ligt het probleem bij de kleppen of de koppakking en niet bij de cilinderboring zelf.

Gescoorde of beschadigde cilinderwanden

Verticale krassen op de cilinderwanden – zichtbaar als heldere, parallelle krassen die op en neer door de boring lopen – zijn de meest definitieve indicator voor cilinderschade. Scoren is meestal het gevolg van falende smering, het inslikken van vuil of het instorten van de zuigerveer. Lichte krassen kunnen soms worden aangepakt met een aanscherping om het gearceerde patroon te herstellen dat de ringen nodig hebben om goed af te dichten. Diepe inkepingen, of inkepingen die zich door een Nikasil-coating uitstrekken tot aan het aluminium basismateriaal, vereisen bijna altijd herplating of volledige cilindervervanging.

Overmatige slijtage van de boring

Over tienduizenden kilometers slijt zelfs een goed onderhouden cilinderboring buiten de tolerantie. Gebruik een binnenmaat of klikmeter met een micrometer om de boringdiameter aan de boven-, midden- en onderkant van de bewegingszone van de zuiger te meten. Vergelijk uw metingen met de standaardboringspecificaties in de servicehandleiding. Als de slijtage de onderhoudslimiet van de fabrikant overschrijdt (meestal ongeveer 0,05 tot 0,10 mm buiten de standaardboring bij de meeste Japanse singles) heeft de cilinder aandacht nodig.

Zichtbare schade aan de zuiger

Schade aan de zuiger en schade aan de cilinder gaan vaak samen. Putjes of erosie op de zuigerkroon door ontploffing, gesmolten gebieden door mager lopen, of verticale vlekken op de rok door vuilvervuiling duiden er allemaal op dat de boring ook schade heeft opgelopen. Wanneer u een cilinder inspecteert, verwijder en inspecteer dan altijd tegelijkertijd de zuiger.

Aanhoudend olieverbruik of blauwe rook

Als uw motorfiets voortdurend olie verbrandt en blauwe rook uit de uitlaat stoot, en nieuwe zuigerveren dit niet oplossen, is de boring zelf mogelijk voorbij het punt versleten waarop de ringen effectief kunnen afdichten. Een vat dat niet langer rond is – een toestand die ‘onrond’ wordt genoemd – zal geen goede ringafdichting bevatten, ongeacht hoe nieuw de ringen zijn.

Repareren of vervangen: hoe te beslissen

Niet elke beschadigde motorfietscilinder hoeft vervangen te worden. In veel gevallen kan de loop worden hersteld door middel van machinale bewerking of opnieuw plateren tegen een fractie van de kosten van een nieuw onderdeel. De belangrijkste variabelen zijn het cilindermateriaal, het coatingtype en de ernst van de schade.

Voor gietijzeren cilinders is het herboren om een overmaatse zuiger te accepteren (meestal verkrijgbaar in stappen van 0,25 mm, 0,50 mm en 1,00 mm op voorraad) een beproefde en kosteneffectieve reparatie. De boring wordt nauwkeurig rond gefreesd en vervolgens geslepen om de oppervlakteafwerking te verkrijgen die de ringen nodig hebben. Een besparing van 50% of meer ten opzichte van het kopen van een nieuwe cilinder is realistisch wanneer herboren een optie is.

Voor aluminium cilinders met Nikasil-coating is de situatie anders. Als Nikasil eenmaal aangetast is, kun je het blanke aluminium niet zomaar opnieuw boren; het zachte basismateriaal zal niet overleven zonder een geharde voering. Vervangingsdiensten kunnen Nikasil strippen en opnieuw aanbrengen voor ongeveer $ 150 tot $ 400 per cilinder, maar alleen als de schade niet zo diep is doorgedrongen dat het basisaluminium structureel is aangetast. Als dat zo is, is vervanging de enige oplossing.

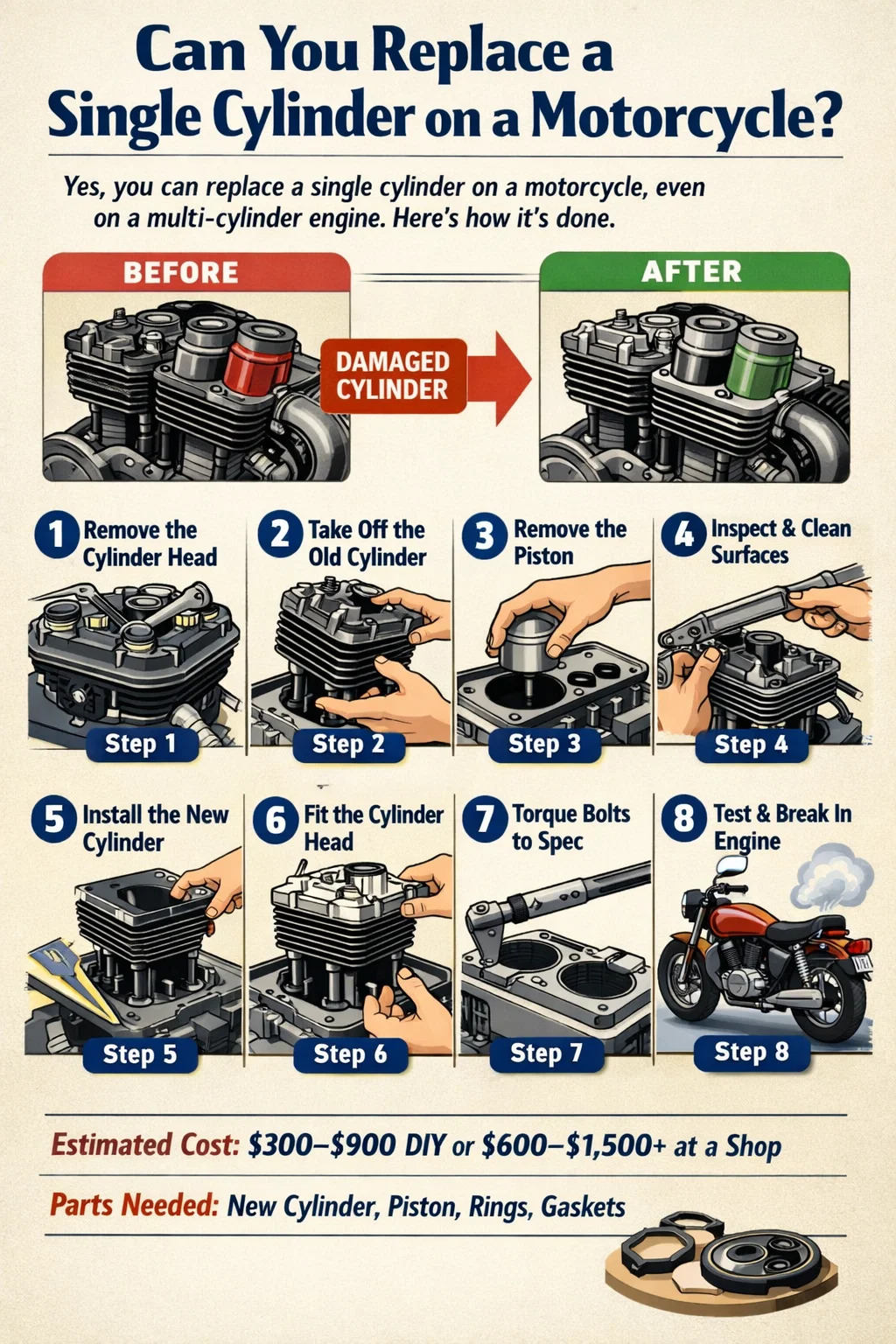

Een motorfietscilinder vervangen: stapsgewijs overzicht

Het vervangen van een motorfietscilinder – of het nu om een eencilindermotor gaat of om één cilinder van een meercilinderfiets – volgt dezelfde algemene volgorde. Op een eencilindermotorfiets is het werk toegankelijker omdat er geen aangrenzende cilinders zijn waar omheen moet worden gewerkt, waardoor het een realistisch project is voor een bekwame thuismonteur met het juiste gereedschap.

Wat je nodig hebt

• Servicehandleiding specifiek voor uw motorfietsmodel
• Momentsleutel en een volledige doppenset
• Zuigerveercompressor
• Binnenmaat of snapmaat met micrometer
• Pakkingschraper en reinigingsoplosmiddel
• Vervangende cilinder, basispakking en koppakking
• Nieuwe zuiger en ringen afgestemd op de boring van de vervangende cilinder
• Motorolie en koelvloeistof (indien vloeistofgekoeld)

Stap 1: Tap vloeistoffen af en bereid de motor voor

Tap de motorolie af terwijl de motor volledig koud is. Tap bij vloeistofgekoelde motorfietsen ook de koelvloeistof af. Laat indien mogelijk een nacht staan, zodat de resterende vloeistof volledig uit alle doorgangen kan wegvloeien. Zet de motorfiets vast op een middenbok of paddockstand, zodat deze tijdens het werk niet kan bewegen.

Stap 2: Verwijder het uitlaatsysteem en de cilinderkop

Draai alle bouten van de verzamelleiding geleidelijk en gelijkmatig los. Verwijder nooit één bout volledig voordat de andere zijn losgedraaid, omdat hierdoor ongelijkmatige spanning op de kop ontstaat. Verwijder het uitlaatspruitstuk. Ontkoppel alle elektrische aansluitingen aan de kop (zoals de koelvloeistoftemperatuursensor) en verwijder vervolgens de cilinderkopbouten in de omgekeerde volgorde zoals aangegeven in uw servicehandleiding. Kopbouten op de meeste singles worden in een kruis- of spiraalvormig patroon verwijderd. Til de kop omhoog en zorg ervoor dat u deze niet op de blootliggende cilinderboring laat vallen.

Stap 3: Verwijder de cilindercilinder

Als de kop eraf is, wordt de cilinderloop op zijn plaats gehouden door basismoeren of tapeinden die in het carter worden geschroefd. Verwijder deze bevestigingsmiddelen voorzichtig en noteer hun posities; bij sommige motoren hebben de tapeinden verschillende lengtes. Til de loop recht omhoog van de zuiger. Terwijl de onderkant van de cilinder de zuigerveren vrijkomt, ondersteunt u de zuiger zodat de drijfstang niet tegen de cartermond botst. Wikkel de carteropening in met een schone doek om te voorkomen dat er vuil in valt.

Stap 4: Verwijder de zuiger

Verwijder voorzichtig de zuigerveren door ze allemaal net genoeg uit te spreiden om ze van de kroon te laten glijden; door te veel spreiden gaan ze barsten. Verwijder de borgringen (borgveerringen voor de polspen) uit de boring van de zuigerpen. Deze staan ​​onder veerspanning en kunnen, als ze niet worden gecontroleerd, door de werkplaats vliegen. Gebruik een gereedschap voor het verwijderen van de zuigerpen of een geschikte drevel om de zuigerpen naar buiten te duwen en de zuiger van de drijfstang te scheiden. Inspecteer het kleine eindlager (het naaldlager aan de bovenkant van de drijfstang) en vervang het als er sprake is van oneffenheden of speling.

Stap 5: Reinig en inspecteer alle pasoppervlakken

Schraap het basisoppervlak van het carter en de onderkant van de cilinderkop grondig schoon van al het oude pakkingmateriaal. Eventuele resten zorgen ervoor dat de nieuwe pakkingen niet goed afdichten. Controleer het pasvlak van het carter op kromtrekken met behulp van een liniaal. Reinig de verbrandingskamer op de cilinderkop en inspecteer op scheuren of erosie rond de klepzittingen en bougieschroefdraden.

Stap 6: installeer de nieuwe cilinder

Installeer de nieuwe zuiger op de drijfstang, monteer nieuwe borgveren (gebruik oude borgveren nooit opnieuw – dit zijn veiligheidscomponenten voor eenmalig gebruik) en installeer de nieuwe zuigerveren zoals gespecificeerd in de servicehandleiding, met de ringopeningen verspringend op de aangegeven posities. Monteer de nieuwe basispakking droog of met een dun laagje pakkingafdichtmiddel zoals voorgeschreven door de fabrikant. Druk de ringen samen met ringcompressorgereedschap en laat vervolgens de vervangende cilindercilinder recht naar beneden over de zuiger zakken. Houd de boring perfect uitgelijnd met de zuiger terwijl u deze laat zakken; Als u het in een hoek forceert, zal een ring breken.

Stap 7: Plaats de cilinderkop terug en draai alle bevestigingen aan

Monteer een nieuwe koppakking. Gebruik een koppakking nooit opnieuw. Laat de kop voorzichtig zakken, draai alle kopbouten er met de hand in en draai ze vervolgens in meerdere fasen vast, volgens de volgorde in de servicehandleiding. De meeste eencilindermotoren halen hun kopbouten aan tussen 25 en 45 Nm, afhankelijk van de boutmaat en het motorontwerp; uw handleiding zal het exacte aantal specificeren. Sluit na het aandraaien de uitlaat, de componenten van het koelsysteem en de elektrische aansluitingen opnieuw aan. Vul olie en koelvloeistof bij.

Stap 8: Breek de nieuwe cilinder in

Een nieuwe motorfietscilinder heeft een goede inloopperiode nodig, zodat de zuigerveren tegen de boringwand kunnen zitten. Vermijd gedurende de eerste 500 tot 1.000 km aanhoudend hoge toerentallen of volgas. Varieer de motortoerentallen regelmatig en ververs de olie na de eerste 100 tot 200 km om eventuele metaaldeeltjes weg te spoelen die tijdens het plaatsen van de ringen vrijkomen. Controleer na de eerste paar ritten op lekkage en draai de kopbouten opnieuw aan na de eerste verwarmingscyclus als uw servicehandleiding dit aanbeveelt.

Een enkele cilinder vervangen op een motorfiets met meerdere cilinders

Op parallelle twin-, inline-vier- of V-twin-motorfietsen vervang je technisch gezien één cilindercilinder door meerdere - maar het proces is ingewikkelder vanwege verpakkingsbeperkingen. Op veel V-twin-motorfietsen (gebruikelijk bij motorfietsen in cruiser-stijl) zijn de voor- en achtercilinders afzonderlijk toegankelijk en kunnen ze één voor één worden verwijderd, wat het werk aanzienlijk vereenvoudigt in vergelijking met een lijnmotor waarbij de cilinders één gietstuk delen.

Bij vier-in-lijn-motoren zijn de vier cilinders doorgaans gevormd als een enkel blok in plaats van afzonderlijke vaten. In dit ontwerp kun je niet slechts één cilinder afzonderlijk vervangen; het hele blok moet worden verwijderd en vervangen of gereviseerd. Dit is een fundamenteel andere klus dan het vervangen van de individuele loop van een eencilinder- of V-twin-motorfiets en zal aanzienlijk meer arbeid en kosten vergen.

Bij het vervangen van één cilinder in een V-twin of een soortgelijk ontwerp waarbij afzonderlijke lopen aanwezig zijn, is het de moeite waard om tegelijkertijd de boring van de intacte cilinder te meten. Als beide cilinders op vergelijkbare wijze versleten zijn, kan het vervangen van slechts één cilinder ervoor zorgen dat de tweede binnen korte tijd op de rand van defect raakt. resulterend in een tweede ronde van arbeidskosten. Veel ervaren monteurs raden aan beide tegelijk te doen als de kilometerstand of het slijtageniveau van de onaangeroerde cilinder dicht bij de onderhoudslimiet ligt.

Eencilindermotoren: waarom cilinderwerk toegankelijker is

Eencilindermotorfietsen hebben al lang een reputatie op het gebied van mechanische eenvoud en lage onderhoudskosten, en dit geldt direct voor het cilinderwerk. Omdat er maar één boring hoeft te worden uitgevoerd, is de toegang eenvoudig, zijn onderdelen gemakkelijker te vinden en neemt de totale klus in de werkplaats minder tijd in beslag.

Bij een eencilindermotor is slechts één cilinderkop nodig voor het kleppenonderhoud, terwijl bij een V-twin twee koppen nodig zijn – voor en achter – en bij een parallelle vier minimaal vier kleppen moeten worden gebruikt, vaak acht of zestien in totaal. Voor een rijder die van plan is zijn eigen onderhoud te doen, is het vervangen van een motorfietscilinder op een single de meest beheersbare versie van de klus.

Vervangingsonderdelen voor gewone eencilindermotorfietsen – terreinfietsen van 250 cc tot 450 cc, singles voor woon-werkverkeer in het bereik van 125 cc tot 300 cc en klassieke Britse en Japanse singles – zijn overal verkrijgbaar via aftermarket-leveranciers. Zuiger- en ringsets van merken die gespecialiseerd zijn in motoronderdelen voor motorsport bestrijken doorgaans een breed scala aan boringmaten en bieden zowel standaard- als overmaatse opties, waardoor het eenvoudig is om een ​​nieuwe zuiger aan te passen aan een opnieuw geboorde of vervangende cilinder.

Veelvoorkomende fouten die u moet vermijden tijdens het vervangen van motorfietscilinders

Zelfs ervaren monteurs kunnen tijdens cilinderwerkzaamheden fouten maken die tot voortijdige uitval of motorschade leiden. Dit zijn de meest consequente fouten waar u voor moet waken:

• Het niet meten van de nieuwe cilinder vóór installatie. Zelfs een nieuwe of gereviseerde cilinder moet worden gemeten om te controleren of deze aan de specificatie voldoet voordat de motor wordt gebruikt. OEM- en aftermarket-onderdelen vallen niet altijd direct uit de doos binnen de tolerantie.
• Borgringen hergebruiken. Zuigerpenborgveren zijn onderdelen voor eenmalig gebruik. Een gebruikte borgring die losraakt in de motor vernielt binnen enkele seconden de boring en de zuiger. Monteer altijd nieuwe.
• Onjuiste ringafstand. Controleer vóór montage de eindspleet van elke zuigerveer in de boring. Als de opening te klein is, zullen de ringuiteinden tegen elkaar aan botsen wanneer de cilinder opwarmt en uitzet, waardoor de ring breekt of de boring kerft. Als deze te groot is, zal de compressie slecht zijn.
• Verkeerde koppelvolgorde of -waarden. Er bestaat een koppelvolgorde voor de kopbouten om de klemkracht gelijkmatig over de koppakking te verdelen. Als u de reeks overslaat of te strak aandraait, kan de kop kromtrekken of de pakking ongelijkmatig worden verpletterd, wat kort na het opnieuw monteren tot een doorgebrande koppakking kan leiden.
• Vuil in het carter. Als u het carter tijdens het werk open laat staan ​​zonder het af te dekken, kunnen er gruis, pakkingmateriaal of hardware in vallen. Al het vuil dat de oliedoorgangen of de krukas bereikt, kan catastrofale schade aan de onderkant veroorzaken.
• De inloopperiode overslaan. Als u een nieuwe cilinder installeert en onmiddellijk op vol gas rijdt, kunnen de ringen niet goed op hun plaats zitten en kan de nieuwe boring binnen de eerste paar bedrijfsuren worden aangetast.

Cilindervervanging versus motorwissel: wanneer is het zinvoller om de hele motor te vervangen?

Soms geeft de economie van het vervangen van cilinders de voorkeur aan het simpelweg aanschaffen van een gebruikte vervangingsmotor. Als de onderkant van de motor (krukas, drijfstanglagers, transmissie) ook slijtage vertoont, is het financieel gezien niet zinvol om enkele honderden dollars aan cilinderwerk uit te geven om vervolgens de onderkant kapot te laten gaan.

Als algemene maatstaf: als de kosten voor het vervangen van de cilinder (onderdelen plus arbeid) 60 tot 70% van de kosten van een gebruikte motor benaderen of overschrijden, en de rest van de motor niet onlangs is geïnspecteerd of onderhouden, is vervanging van een gebruikte motor het overwegen waard. De aantrekkingskracht van een volledige motorwissel is dat je weet dat alles in de motor goed heeft gewerkt en in consistente staat verkeert, terwijl een gerichte cilinderreparatie andere problemen kan blootleggen zodra de motor is geopend.

Dat gezegd hebbende, een gebruikte motor heeft zijn eigen onbekenden. Zonder een compressietest, lektest en olieanalyse van de donormotor vóór aankoop, ruilt u de ene reeks onzekerheden in voor de andere. Veel rijders geven de voorkeur aan de transparantie van het repareren van een bekende motor met gediagnosticeerde problemen boven het installeren van een gebruikt exemplaar met een onbekende geschiedenis.

Hoeveel kost het om een ​​motorfietscilinder te vervangen?

De kosten variëren sterk, afhankelijk van het cilindertype, het merk en het model van de motorfiets, of er OEM- of aftermarket-onderdelen worden gebruikt en of het werk doe-het-zelf of door een winkel wordt gedaan. De onderstaande tabel geeft realistische kostenbereiken voor de meest voorkomende scenario's:

Voor een typische kleine tot middelgrote eencilindermotorfiets vallen de totale kosten van een doe-het-zelf-cilindervervanging – inclusief de nieuwe cilinder, zuigerset, pakkingset en nieuwe borgringen – gewoonlijk tussen de $ 200 en $ 600 aan onderdelen, afhankelijk van of u kiest voor OEM- of hoogwaardige aftermarket-componenten. De werkplaatsarbeid voor de volledige klus aan een eencilindermotor duurt doorgaans drie tot zes uur, tegen werkplaatstarieven die gewoonlijk variëren van $80 tot $130 per uur, waardoor de kosten voor alleen arbeid ongeveer $240 tot $780 bedragen.

Kiezen tussen OEM- en aftermarket-motorcilinderonderdelen

OEM-cilinders worden vervaardigd volgens dezelfde specificaties als het originele onderdeel en passen en presteren precies zoals ontworpen. Voor huidige productiemotoren die nog onder de garantie vallen, of voor krachtige fietsen waar de toleranties krap zijn, is OEM de veiligere keuze. Het belangrijkste nadeel is de prijs: OEM-cilinders kunnen aanzienlijk duurder zijn dan aftermarket-alternatieven, en voor oudere of stopgezette modellen zijn OEM-onderdelen mogelijk helemaal niet meer verkrijgbaar.

Aftermarket-cilinders en zuigersets van gerenommeerde leveranciers van motorsportonderdelen zijn een beproefd alternatief en bestrijken een breed scala aan motorfietsen. Voor veel gangbare off-road- en pendelfietsen met één cilinder bevatten aftermarket-zuigersets de zuiger, ringen, polspen, borgringen en soms de cilinder - tegen een aanzienlijk lagere prijs dan OEM. De kwaliteit varieert per aftermarket-merk, dus het is de moeite waard om te verifiëren dat de leverancier een staat van dienst heeft met uw specifieke motor voordat hij tot aankoop overgaat.

Een praktische opmerking: wanneer u een aftermarket-cilinder bestelt, controleer dan de boringdiameter, het noppengatpatroon en de poortindeling met uw origineel - vooral op oudere of minder gebruikelijke motorfietsen waar mogelijk meerdere productievarianten hebben bestaan. Als u het OEM-onderdeelnummer als referentie gebruikt bij het bestellen van aftermarket, zorgt u ervoor dat u een directe vervanging ontvangt in plaats van een onderdeel dat dichtbij maar niet helemaal compatibel is.
